| PARAMETER | TEST CONDITIONS | MIN | TYP | MAX | UNIT | |
|---|---|---|---|---|---|---|
| tR | Rise time (OUTA, OUTB) | CLOAD = 1.8 nF | 20 | 40 | ns | |
| tF | Fall time (OUTA, OUTB) | CLOAD = 1.8 nF | 15 | 40 | ns | |
| tD1 | Delay time, IN rising (IN to OUT) | CLOAD = 1.8 nF | 25 | 40 | ns | |
| tD2 | Delay time, IN falling (IN to OUT) | CLOAD = 1.8 nF | 35 | 50 | ns | |

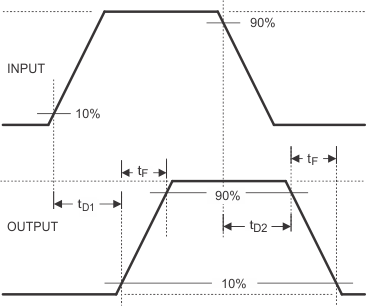

Figure 5-1 Switching
Waveforms for Noninverting Driver
