軟啟動編程和突發模式閾值編程在一個引腳 - LL/SS 上多路復用。此外,當發生 ZCS 區運行時,通過電阻器將此引腳下拉至接地,以增加開關頻率。
內部恒定電流源給軟啟動電容器充電,生成軟啟動命令。軟啟動周期在充電升壓階段完成后立即開始,當 FBreplica 低于 SS 引腳電壓時結束。
軟啟動完成后,SS 電壓由 AVDD 取代,發送到 FB 鏈。然后使用 LL/SS 引腳生成突發模式閾值。在 UCC256304 中,我們嘗試在整個輸入電壓范圍內維持相同的突發模式功率電平。這可以通過使用感測到的 BLK 電壓自適應地更改突發模式閾值來完成。
編程電阻器輸出提供兩個方面的自由,以設置突發模式閾值以及閾值如何隨 BLK 電壓的變化而變化。編程正確時,功率級將始終在特定的輸出電流水平進入突發模式,極大地減輕了系統優化工作。

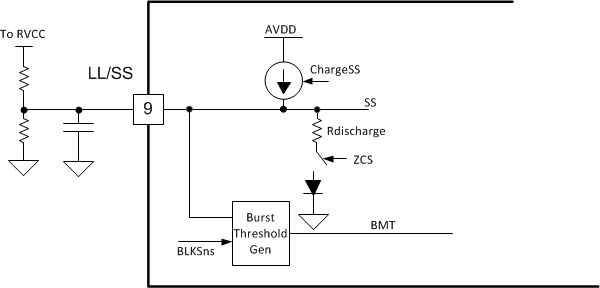

Figure 48. LL/SS 方框圖
