7.3.14.1 ZCS 區保護
LLC電路運行在容性區時，當開關頻率增加時，電壓增益增加。也稱為 ZCS 區。由于以下兩個原因，應避開電容模式運行：
- 反饋環路在電容區成為正反饋
- 由于體二極管反向恢復，可能損壞 MOSFET
為了確保不發生電容區運行，我們首先應該依賴于轉換完成信號。如果檢測到轉換完成信號，則說明相對的體二極管肯定沒有導通，且要打開下一個 FET。如果沒有檢測到轉換，則使用 IPolarity 信號。在下一次 IPolarity 觸發事件時將打開下一個柵極。IPolarity 觸發表示電容運行周期已經結束。諧振電流反向，并開始給開關節點放電。當電容運行周期結束后，系統進入高頻振蕩階段，此時的振蕩頻率由電路中的寄生元件確定。在此階段，體二極管不再導通，且允許打開下一個柵極。
但是在高頻振蕩階段，諧振電流可能較小，導致 IPolarity 檢測缺失。在這種情況下，將在最大死區時間計時器過期時打開下一個柵極。
除了防止在相對的體二極管導通過程中打開下一個柵極外，還強制提升開關頻率，直到在周期中無法檢測到電容區運行
電容區檢測通過校驗 HSON 或 LSON 下降沿的諧振電流極性來完成。如果 LSON 下降沿的諧振電流為正，或 HSON 下降沿的諧振電流為負，則波形發生器中的 ZCS 信號轉為高電平。ZCS 信號將保持高電平，直到在半個周期中不發生電容區運行。
強制提升開關頻率通過一個接地電阻器下拉 SS 引腳的方式完成。在 SS 引腳部分將詳細討論。

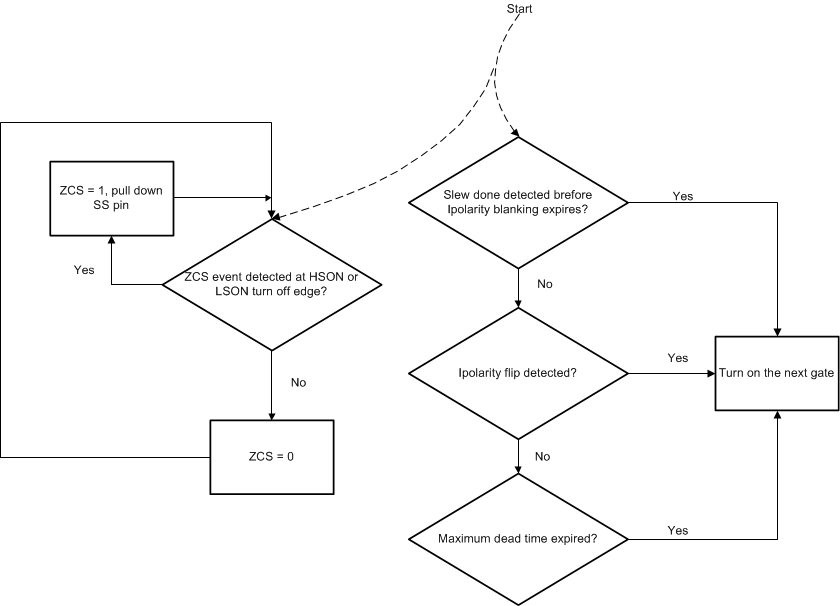

下方是電容區規避算法的流程圖：
Figure 41. 柵極驅動器方框圖

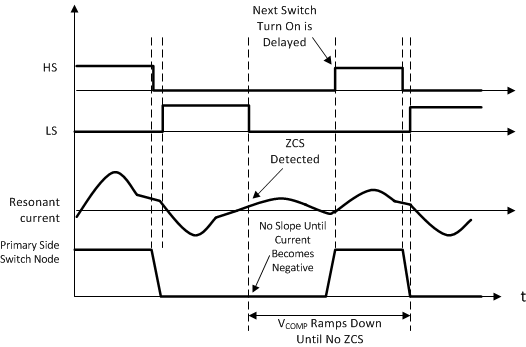

Figure 42. ZCS 事件時序圖
