9.2.2.9 具有輸出級負偏置的應用電路
當非理想 PCB 布局和長封裝引線（例如 TO-220 和 TO-247 型封裝）引入寄生電感時，高 di/dt 和 dv/dt 開關期間功率晶體管的柵極源驅動電壓會出現振鈴。如果振鈴超過閾值電壓，則存在意外導通風險，甚至會發生擊穿。為了將此類振鈴保持在閾值以下，一種常見的方式是在柵極驅動上施加負偏置。下面是實現負柵極驅動偏置的幾個例子。

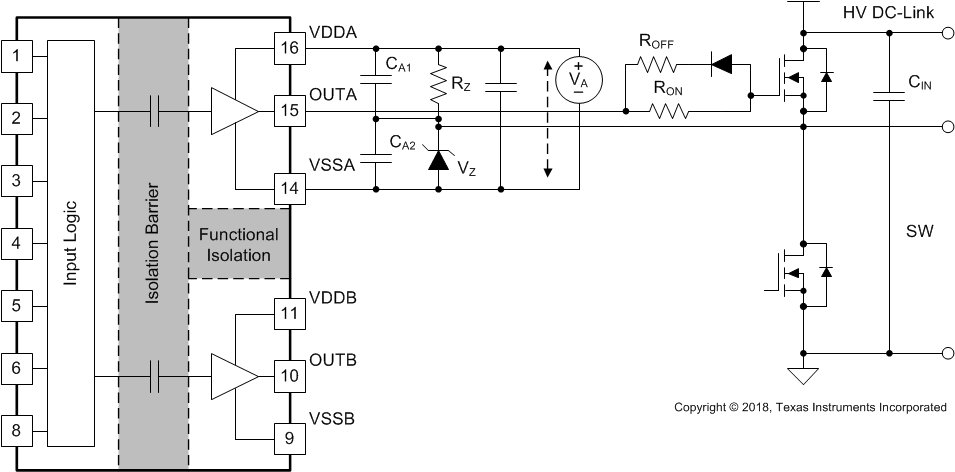

圖 9-2 展示了通過在隔離式電源輸出級使用齊納二極管來在通道 A 驅動器上生成負偏置關斷的第一個例子。負偏置由齊納二極管電壓設置。如果隔離式電源 VA 等于 17V，則關斷電壓為 –5.1V，導通電壓為 17V – 5.1V ≈ 12V。通道 B 驅動器電路與通道 A 的相同，因此該配置需要兩個用于半橋配置的電源，并且 RZ 上存在穩態功耗。
圖 9-2 利用 ISO 偏置電源輸出上的齊納二極管生成負偏置圖 9-3 展示了采用兩個電源（或單輸入雙輸出電源）的另一個例子。電源 VA+ 決定正驅動輸出電壓，而 VA– 決定負關斷電壓。通道 B 的配置與通道 A 的相同。此解決方案所需的電源數量要比第一個例子中的多，不過它在設置正負電源軌電壓時提供了更大的靈活性。
圖 9-3 利用兩個 LSO 偏置電源生成負偏置如圖 9-4 所示，最后一個例子是單電源配置，并通過柵極驅動環路中的齊納二極管來生成負偏置。此解決方案的優勢是，它僅使用一個電源，并且自舉電源可用于高側驅動。在這三種解決方案中，此設計的成本最低，所需設計工作量也最少。不過，此解決方案有以下局限性：
- 負柵極驅動偏置不僅取決于齊納二極管，而且還取決于占空比，這意味著當占空比變化時，負偏置電壓也會變化。因此，在此解決方案中，使用變頻諧振轉換器或相移轉換器等具有固定占空比 (~50%) 的轉換器比較有利。
- 高側 VDDA-VSSA 必須維持足夠的電壓來保持在建議的電源電壓范圍內，這意味著在每個開關周期的一段時間內低側開關必須導通或在體（或反向并聯）二極管上存在續流電流，以便刷新自舉電容器。因此，除非高側使用專用電源，如另外兩個示例電路中那樣，否則高側無法實現 100% 占空比。
圖 9-4 利用單電源和柵極驅動路徑上的齊納二極管產生負偏置
