ZHCSLA9H April 1997 – October 2024 UC1842 , UC1843 , UC1844 , UC1845 , UC2842 , UC2843 , UC2844 , UC2845 , UC3842 , UC3843 , UC3844 , UC3845
PRODUCTION DATA
7.3.5 欠壓鎖定
UCx84x 器件具有欠壓鎖定保護電路，可在加電和斷電序列期間執行受控操作。UVLO 電路確保在啟用輸出級之前， VCC 足以使 UCx84x 完全正常工作。UCx842、UCx843、UCx844 和 UCx845 器件的欠壓鎖定閾值針對兩組應用（離線電源和 DC-DC 轉換器）進行了優化。UCx842 和 UCx844 器件中的 6V 遲滯可防止在電源時序期間發生 VCC 振蕩。這種更寬的 VCCON 到 VCCOFF 范圍，使這些器件非常適合離線交流輸入應用。UCx843 和 UCx845 控制器的 VCCON 至 VCCOFF 遲滯要窄很多，可用于將輸入視為已調節的直流/直流應用。
啟動電流小于 1mA 時，可從離線轉換器的整流輸入進行有效自舉，如圖 7-7 所示。在正常電路工作期間，VCC 由輔助繞組 NA 以及 DBIAS 和 CVCC 發展而來。然而，在啟動時，CVCC 必須通過 RSTART 充電至 16V。當啟動電流為 1mA 時，RSTART 可高達 100kΩ，并且在 VAC = 90V RMS（低壓線路）時仍對 CVCC 充電。即使在高壓線路 (VAC= 130V RMS) 條件下，RSTART 中的功率耗散也將低于 350mW。
在 UVLO 期間，IC 消耗的電源電流小于 1mA。一旦超過導通閾值，IC 電源電流會增加到最大 17mA，通常為 11mA。在欠壓鎖定期間，輸出驅動器被偏置到高阻抗?fàn)顟B(tài)，并灌入少量電流。放在 MOSFET 的柵極和源極之間的泄放電阻器可用于防止在欠壓鎖定期間用額外的漏電流激活電源開關。

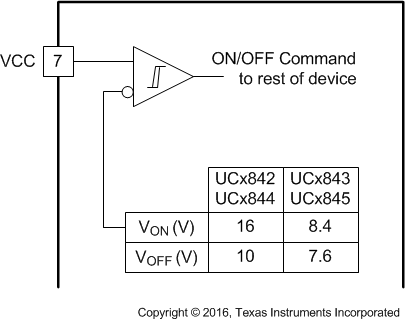

圖 7-5 UVLO 閾值
圖 7-6 UVLO 導通和關斷曲線

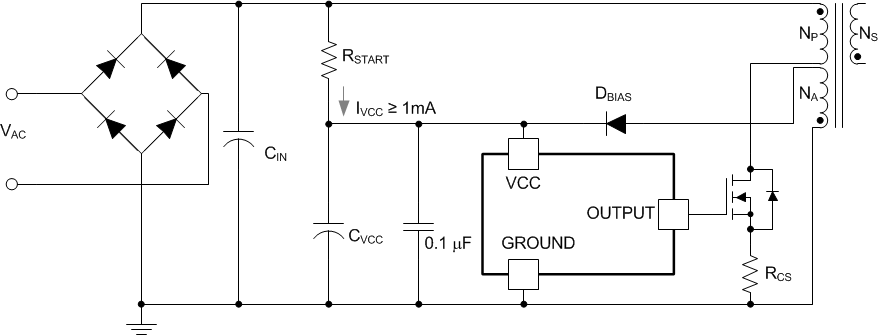

圖 7-7 向 UCx84x 供電
