ZHCSWL0 June 2024 TXS0104V
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
這個 4 位同相轉換器使用兩個獨立的可配置電源軌。A 端口旨在跟蹤 VCCA。VCCA 電源電壓為 1.65V 至 3.6V。VCCA 必須小于或等于 VCCB。B 端口旨在跟蹤 VCCB。VCCB 電源電壓為 2.3V 至 5.5V。因此可在 1.8V、2.5V、3.3V 和 5V 電壓節點之間進行低電壓雙向轉換。
當輸出使能端 (OE) 輸入為低電平時，所有輸出都被置于高阻態。
TXS0104V 旨在通過 VCCA 為 OE 輸入電路供電。
要在上電或斷電期間將器件置于高阻抗狀態，應通過一個上拉電阻器將 OE 連接至 GND；該電阻器的最小值由驅動器的電流灌入能力決定。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| TXS0104V | PW（TSSOP，14） | 5mm × 6.4mm |
| BQA（WQFN，12） | 3mm × 2.5mm | |
| RUT（UQFN，12） | 2mm × 1.7mm | |
| RGY（VQFN，14） | 3.5mm × 3.5mm | |
| D（SOIC，14） | 8.65mm × 6mm |
(1) 有關更多信息，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

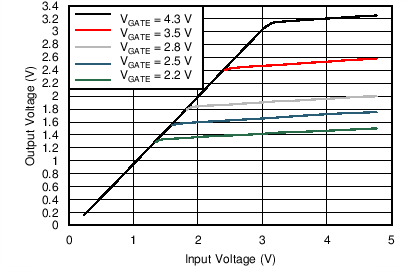

N 溝道晶體管的傳輸特征
