ZHCSMG4F October 2007 – September 2025 TXS0101
PRODUCTION DATA

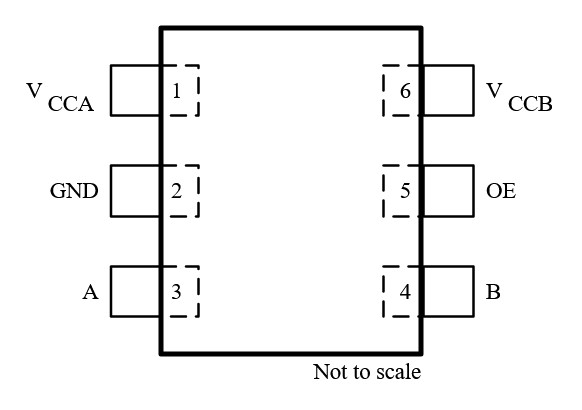

圖 4-2 DBV、DCK 和 DRL 封裝| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | DBV、DCK、DRL、DRY | ||
| A | 3 | I/O | 輸入/輸出 A。以 VCCA 為基準(zhǔn) |
| B | 4 | I/O | 輸入/輸出 B。以 VCCB 為基準(zhǔn) |
| GND | 2 | G | 接地 |
| OE | 5 | I | 輸出使能。將 OE 引腳拉為低電平,使所有輸出處于三態(tài)模式。以 VCCA 為基準(zhǔn)。 |
| VCCA | 1 | I | A 端口電源電壓。1.65V ≤ VCCA ≤ 3.6V 且 VCCA ≤ VCCB |
| VCCB | 6 | I | B 端口電源。2.3V ≤ VCCB ≤ 5.5V |
