8.3.2 USB 3.1 和 2 通道 DisplayPort
當 CTL1 引腳為高電平且 CTL0 引腳為高電平時，TUSB564-Q1 以 USB3.1 和 2 個通道 DisplayPort 模式運行。
圖 8-8 USB3.1 + 2 通道 DP – 無翻轉（CTL1 = H，CTL0 = H，FLIP = L）

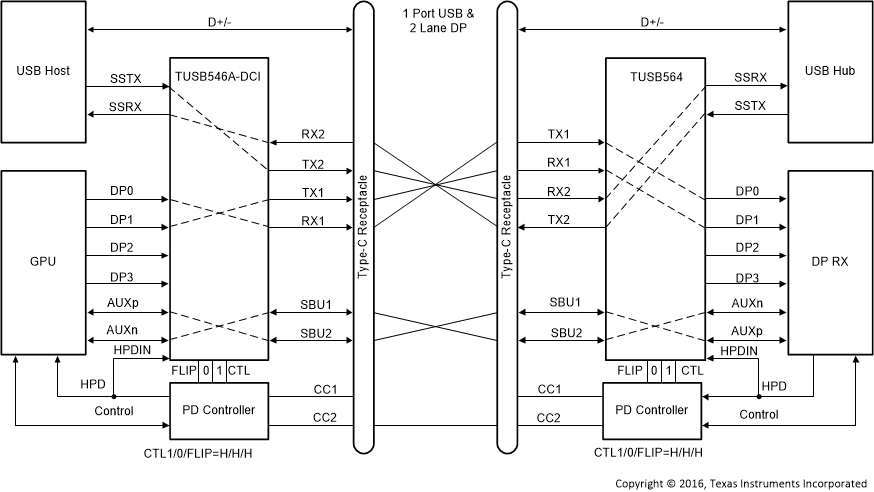

圖 8-9 USB3.1 + 2 通道 DP — 翻轉（CTL1 = H，CTL0 = H，FLIP = H）
