8.3.3 僅 DisplayPort
當 CTL1 引腳為高電平且 CTL0 引腳為低電平時，TUSB564-Q1 以 4 個通道僅 DisplayPort 模式運行。

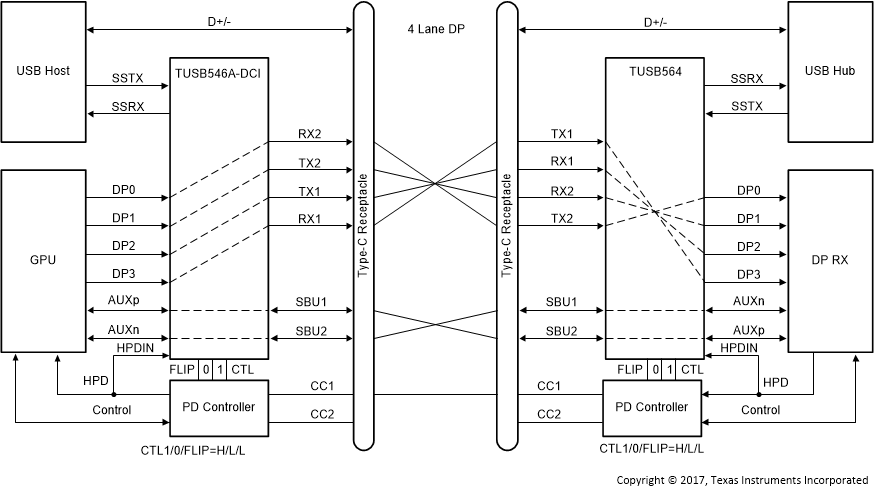

圖 8-10 4 通道 DP — 無翻轉（CTL1 = H，CTL0 = L，FLIP = L）

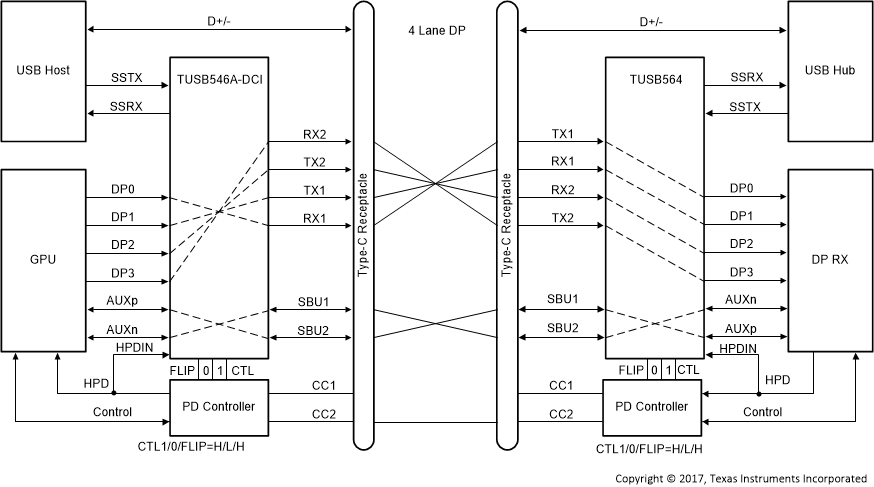

圖 8-11 4 通道 DP — 帶翻轉（CTL1 = H，CTL0 = L，FLIP = H）
