8.3.1 僅 USB 3.1
當 CTL1 引腳為低電平并且 CTL0 引腳為高電平時，TUSB1064-Q1 處于僅 USB3.1 模式。

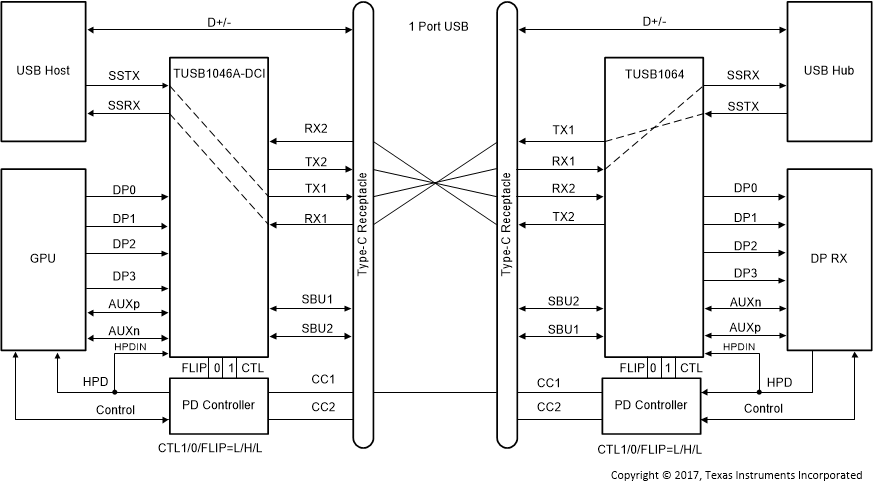

圖 8-6 僅 USB3.1 — 無翻轉（CTL1 = L，CTL0 = H，F(xiàn)LIP = L）

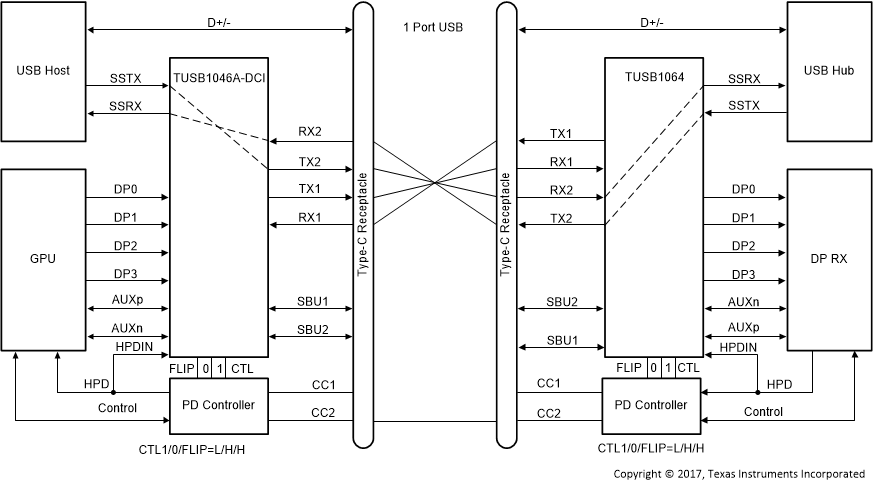

圖 8-7 僅 USB3.1 — 帶翻轉（CTL1 = L，CTL0 = H，F(xiàn)LIP = H）
