8.2.2.2 DisplayPort UFP_D 引腳分配 E 支持
如果采取如下所述的特殊措施，TUSB1064-Q1 器件可用于使用 DisplayPort UFP_D 引腳分配 E 使用案例的系統。對于 UFP_D 引腳分配 E，主鏈路和 AUX 信號在 Type-C 插座引腳上相對于引腳分配 C 的極性相反。此外，在 Type-C 插座上，相對于引腳分配 C，通道 0 的位置與通道 1 的位置交換，通道 2 的位置與通道 3 的位置交換。為了正確接收 DisplayPort 視頻信號，系統必須了解上述信令號變化。
是否在處理引腳分配 E 的系統中使用 TUSB1064-Q1，取決于 DisplayPort AUX 信號的 AUX 至 SBU 切換是由 TUSB1064-Q1 在內部執行還是由 PD 控制器等外部器件執行。它還取決于所使用的配置模式：I2C 模式或 GPIO 模式。在所有這些情況下，TUSB1064-Q1 會按照接收到的樣子傳遞主鏈路信號的極性。DisplayPort 接收端必須處理這些信號的極性反轉。此外，DisplayPort 接收端必須按照 TUSB1064-Q1 器件接收到的以下通道到引腳映射進行通道交換：通道 0 → DP1，通道 1 → DP0，通道 2 → DP3 和通道 3 → DP2。
采用由 TUSB1064-Q1 器件在內部執行 AUX 至 SBU 切換的使用案例如圖 8-3 所示。如果 TUSB1064-Q1 器件配置是通過 I2C 模式實現的，則必須通過設置 AUX_SNOOP_DISABLE 寄存器 0x13[7] = 1'b1 來禁用 AUX 監測，并且必須通過 AUX_SBU_OVR 寄存器 0x13[5:4] 執行 AUX 至 SBU 的手動切換：對于正常的 USB Type-C 插頭方向，AUX_SBU_OVR = 2'b01；或者當接收到引腳分配 E 信號時，對于翻轉的 USB Type-C 插頭方向，AUX_SBU_OVR = 2’b10。如果 TUSB1064-Q1 器件配置是通過 GPIO 模式實現的，則會自動激活所有四個 DisplayPort 通道。DisplayPort 接收端設備必須處理 AUX 和主鏈路信號的極性反轉以及主鏈路通道交換。

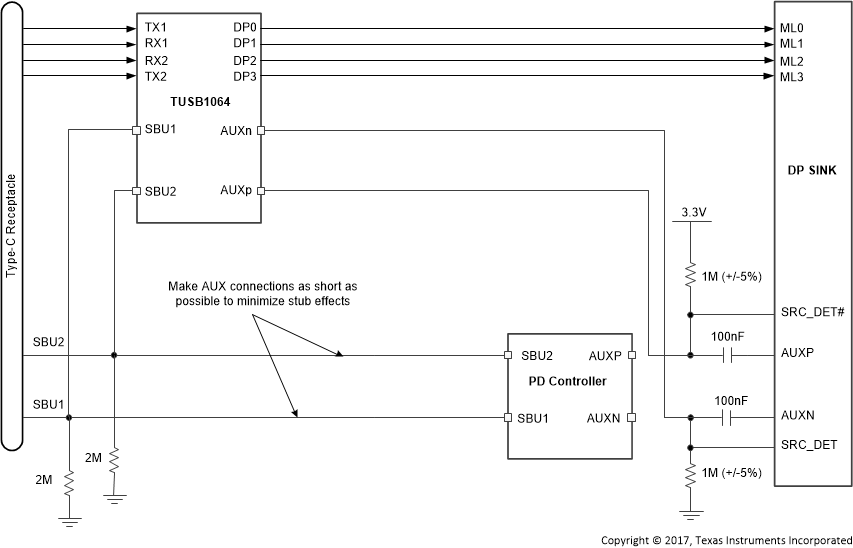

圖 8-3 采用內部 AUX 切換的 UFP_D 引腳分配 E 的 DisplayPort AUX 連接采用外部器件執行 AUX 至 SBU 切換的使用案例如圖 8-4 所示。在這個示例中，假定 PD 控制器能夠校正 AUX 信號的極性反向并為 TUSB1064-Q1 提供已校正極性的 AUX 信號（通過其 AUXp/AUXn 引腳）。如果 TUSB1064-Q1 器件配置是通過 I2C 模式實現的，則通過設置 AUX_SNOOP_DISABLE 寄存器 0x13[7]= 1'b1 來禁用 AUX 監測。DisplayPort 接收端設備必須處理主鏈路信號的極性反轉以及主鏈路通道交換。

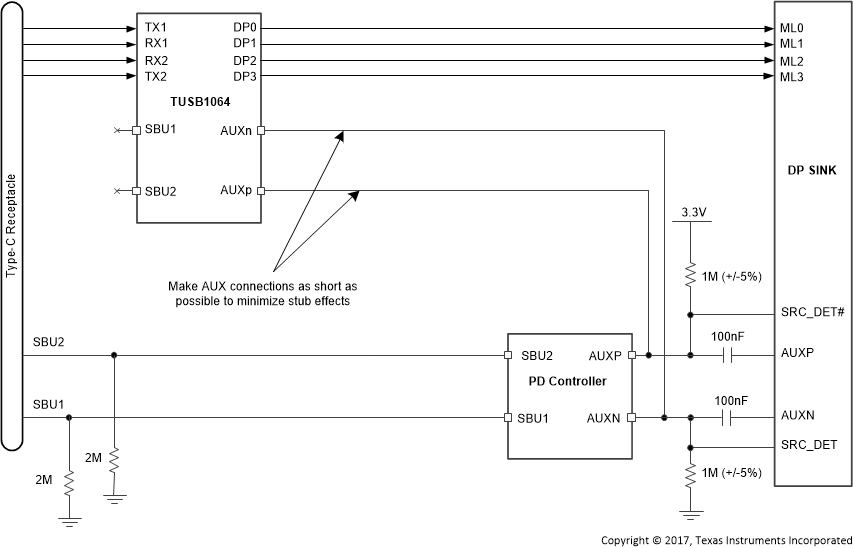

圖 8-4 采用外部 AUX 切換的 UFP_D 引腳分配 E 的 DisplayPort AUX 連接
