7.4.2 布局示例
DS90UB953-Q1 EVM 可用于評估 TSER953。圖 7-8 和 圖 7-9 顯示了 DS90UB953-Q1 EVM 的電路板布局布線。所有 EVM 層均包含在 DS90UB953-Q1 EVM 用戶指南 (SNLU224)中。
在 DOUT 引腳和連接器之間布線 V3Link 信號布線以及將 PoC 濾波器連接到這些布線是成功的 TSER953 PCB 布局的關鍵環節之一。以下列表提供了在驅動器輸出引腳和 FAKRA 連接器之間布線 V3Link 信號走線以及連接 PoC 濾波器的基本建議。
- 如果擔心 EMI，V3Link 走線的布線可以全部位于頂層或部分嵌入中間層。
- 交流耦合電容器必須位于頂層并非常靠近接收器輸入引腳，以更大限度地縮短引腳和電容器之間耦合的差分布線對的長度。
- 將交流耦合電容器和 FAKRA 連接器之間的 DOUT+ 走線布線為 50Ω 單端微帶，具有嚴格的阻抗控制 (±10%)。根據 PCB 堆疊情況，計算 50Ω 阻抗的合適布線寬度。確保布線可以承載遠程傳感器模塊提供的最大負載條件下的 PoC 電流。
- PoC 濾波器可通過鐵氧體磁珠或射頻電感器連接到 DOUT+ 布線。鐵氧體磁珠必須與高速布線接觸，以更大程度地減小傳輸線路上的殘樁長度。在與布線接觸的鐵氧體磁珠焊盤下方形成一個反焊盤或 MOAT。反焊盤必須是頂層正下方接地平面的切口，而不會切斷布線下方的接地基準。反焊盤的目的是保持阻抗盡可能接近 50Ω。
- 當在內層上布線 DOUT+ 時，單端布線的長度匹配不會提供顯著的優勢。如果用戶希望在頂層或底層對 DOUT+ 進行布線，請布置 DOUT– 布線，使其與 DOUT+ 布線松散耦合，長度與 DOUT+ 布線長度類似。這有助于實現接收器的差分特性，以消除可能存在于環境中且可能耦合到信號布線的任何共模噪聲。
圖 7-8 TSER953 串行器 DOUT+ 布線布局

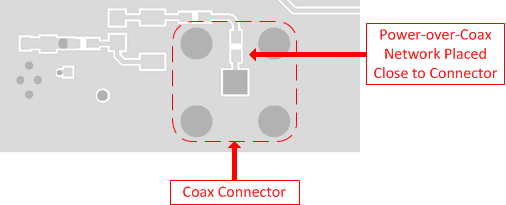

圖 7-9 TSER953 同軸電纜供電布局
