3 說明
TS3USB221 是一款高帶寬開關，專為手持和消費類應用（例如手機、數碼相機和具有集線器的筆記本電腦或具有受限 USB I/O 的控制器）中的高速 USB 2.0 信號切換而設計。此開關具有較寬的帶寬 (1GHz)，這一特性使得信號傳遞具有最少的邊緣失真和相位失真。該器件將 USB 主機器件差動輸出復用到一個相應的輸出（共兩個輸出）。此開關為雙向開關，輸出端高速信號具有極少或零衰減。TS3USB221 旨在降低位間偏移并改善通道間噪聲隔離。TS3USB221 同樣能夠兼容各種標準，例如高速 USB 2.0 (480Mbps)。
(1) 有關所有可用封裝，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

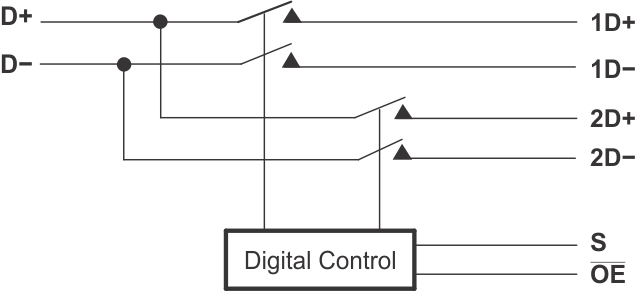

方框圖

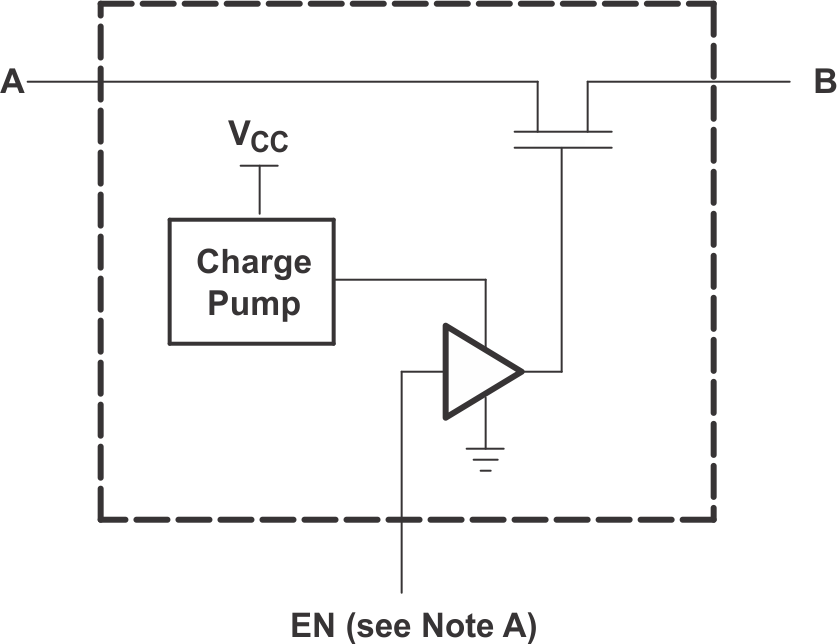

A. EN 是應用于開關的內部啟用信號。
每個 FET 開關 (SW) 的簡化版原理圖)
