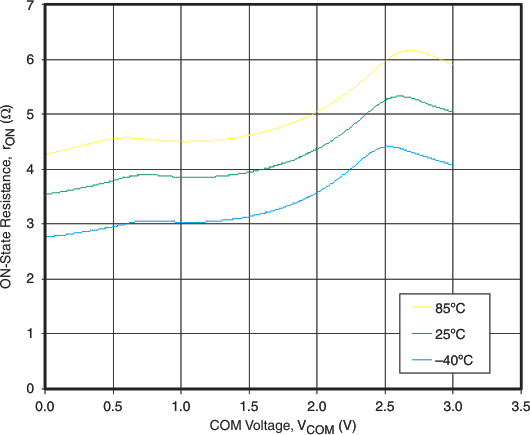

Figure 6-1 ON-State Resistance vs COM Voltage (VCC = 3 V)

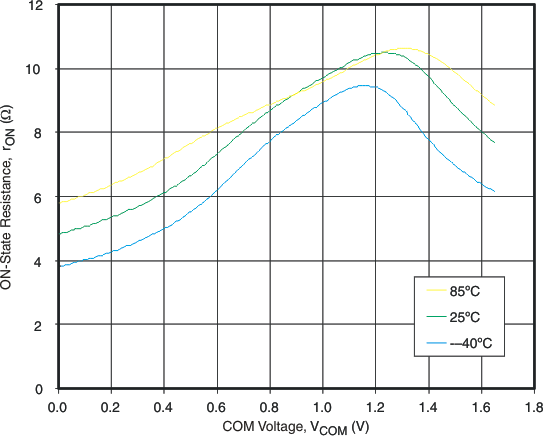

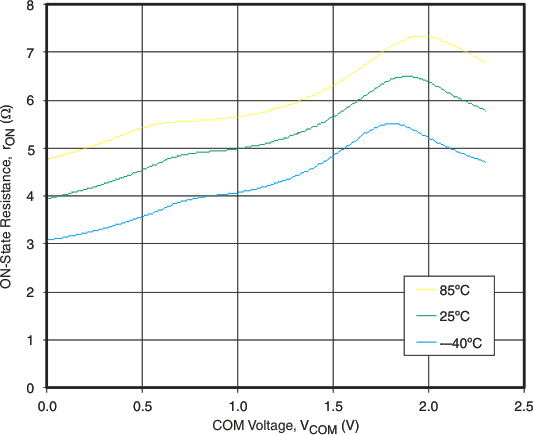

Figure 6-3 ON-State Resistance vs COM Voltage (VCC = 1.65 V)

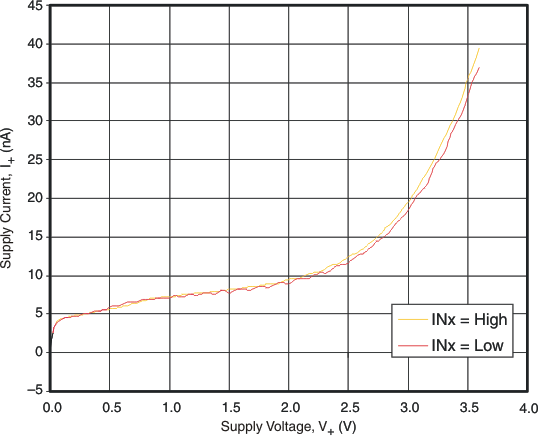

Figure 6-5 Supply Current vs Supply Voltage

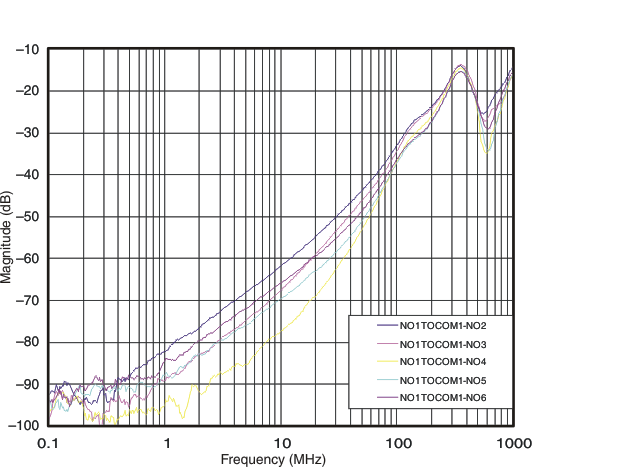

Figure 6-7 Crosstalk Adjacent

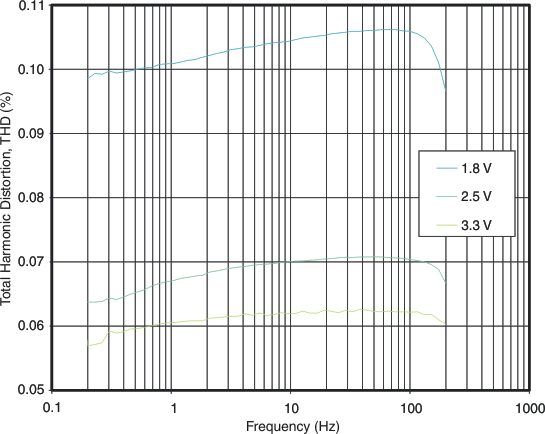

Figure 6-9 Total Harmonic Distortion vs Frequency

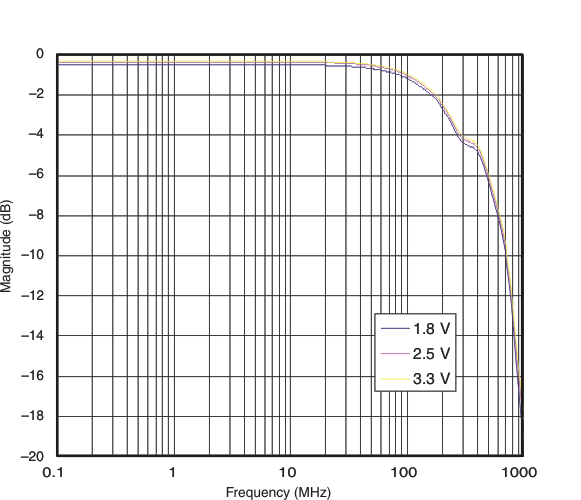

Figure 6-11 Insertion Loss
Figure 6-13 Charge Injection vs Bias Voltage (2.5 V)
Figure 6-2 ON-State Resistance vs COM Voltage (VCC = 2.3 V)

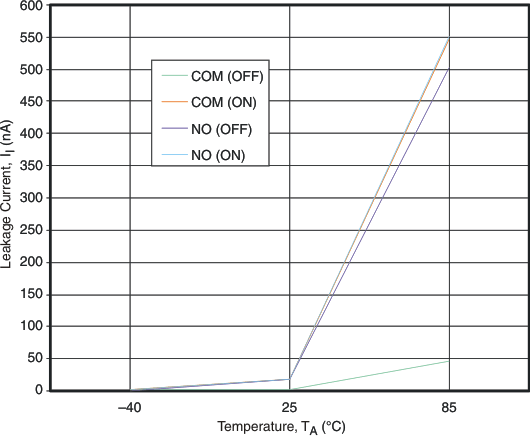

Figure 6-4 Leakage Current vs Temperature (VCC = 3.3 V)
Figure 6-6 Control Input Thresholds (IN1, TA = 25°C)

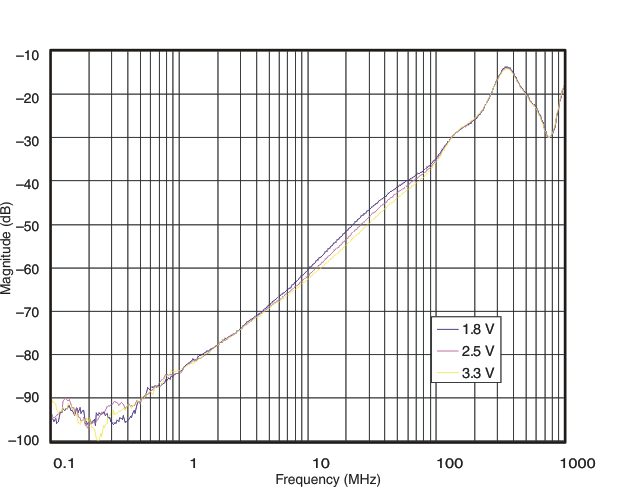

Figure 6-8 Crosstalk

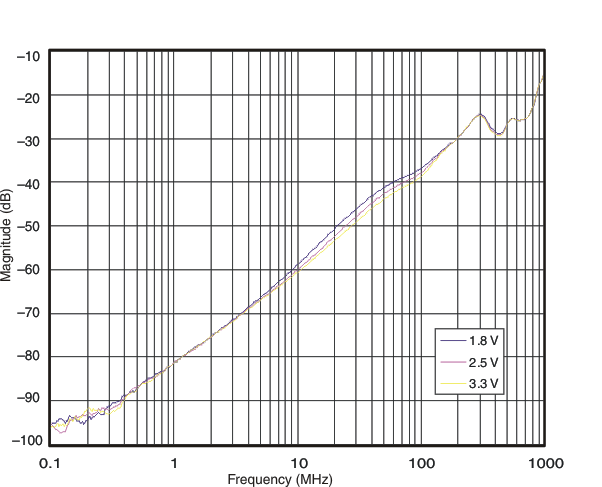

Figure 6-10 OFF Isolation

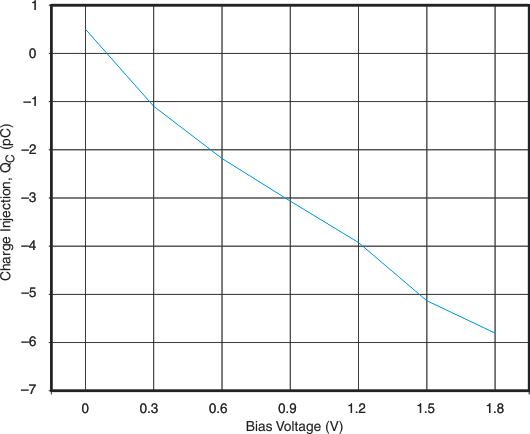

Figure 6-12 Charge Injection vs Bias Voltage (1.8 V)

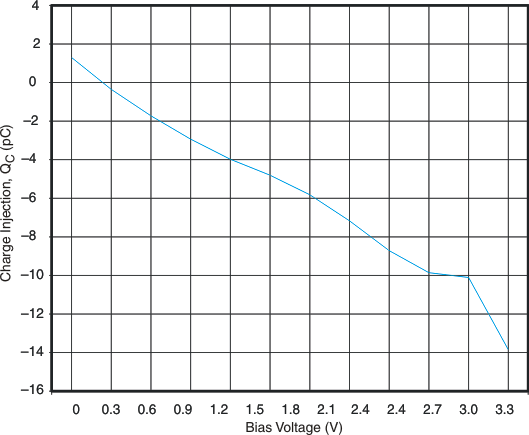

Figure 6-14 Charge Injection vs Bias Voltage (3.3 V)
