3 說明
TS12A12511 是一款雙向單通道單極雙投 (SPDT) 模擬開關，可傳遞擺幅為 0V 至 12V 或 -6V 至 6V 的信號。此開關開啟時，在兩個方向上都表現得很好。該器件還具備 5Ω（典型值）的低導通狀態電阻，與通道間電阻的差額小于 1Ω。其最大電流消耗小于 1μA，-3dB 帶寬大于 93MHz。TS12A12511 具有先斷后合開關操作，可防止切換通道時發生瞬時短路。此器件可采用 8 引線 VSSOP、8 引線 SOT-23 和 8 引腳 WSON 封裝。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TS12A12511 | DCN（SOT-23，8） | 2.90mm × 1.63mm |
| DGK（VSSOP，8） | 3.00mm × 3.00mm | |
| DRJ（WSON，8） | 4.00mm × 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

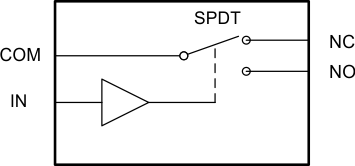

簡化原理圖
