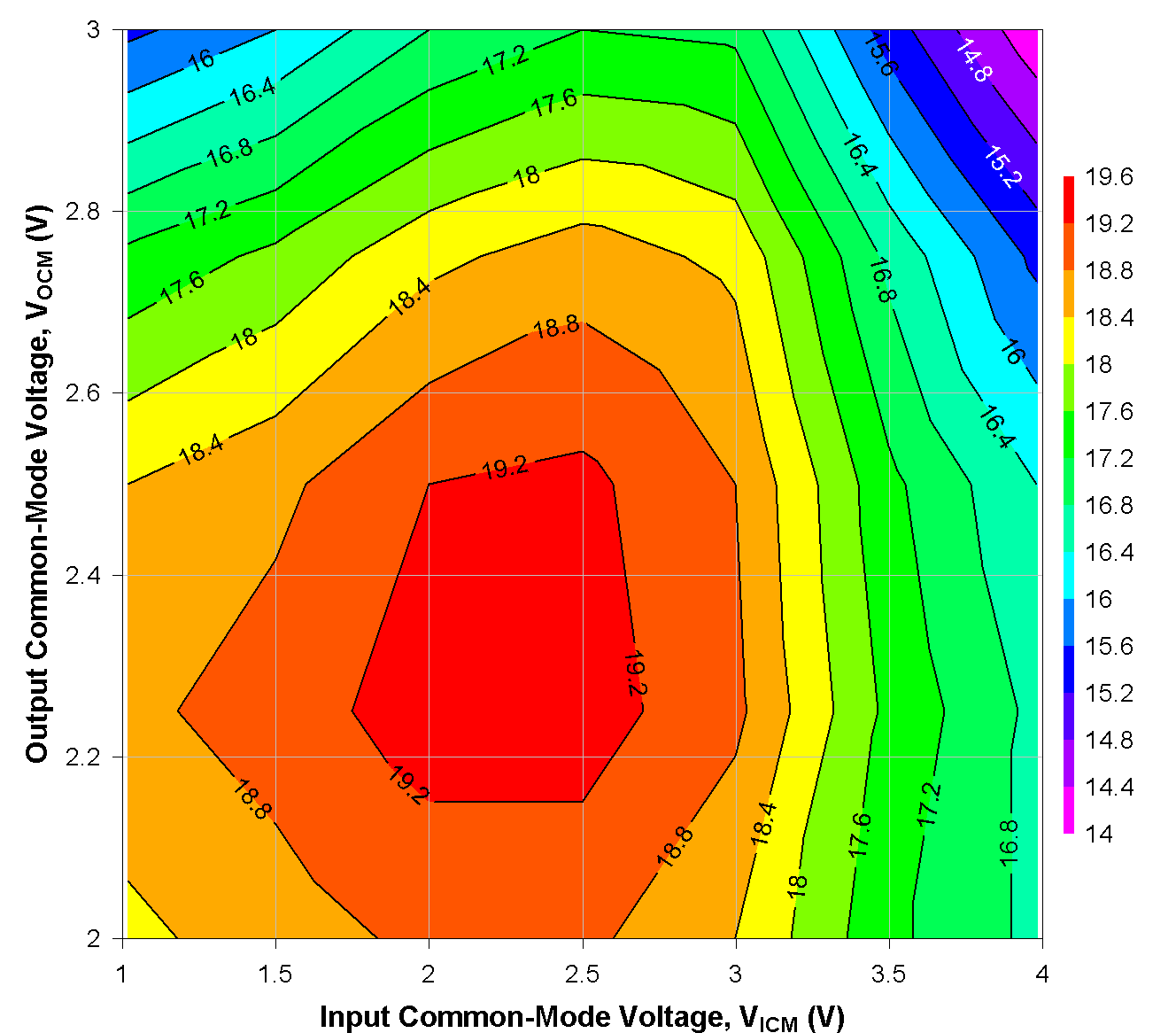

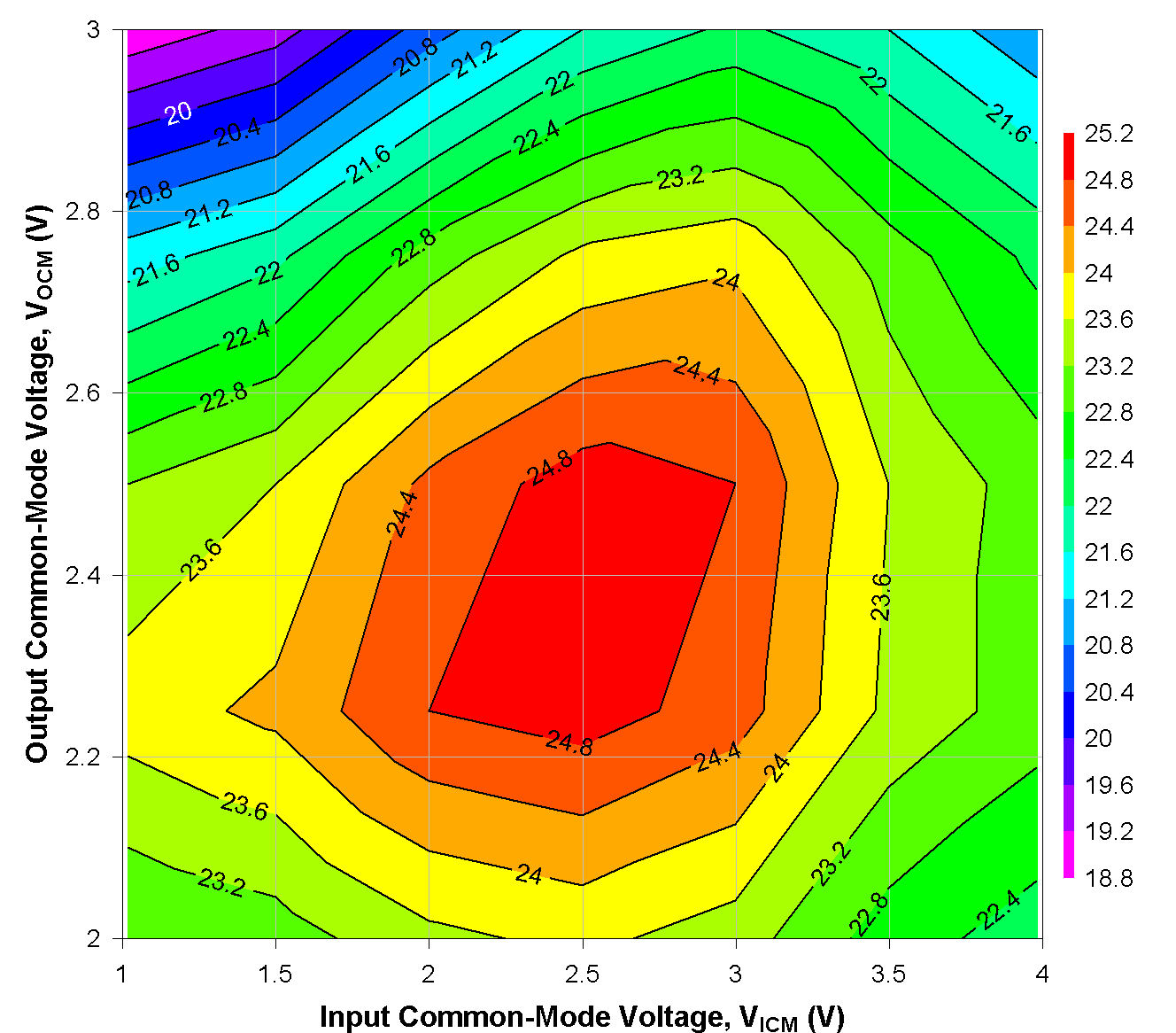

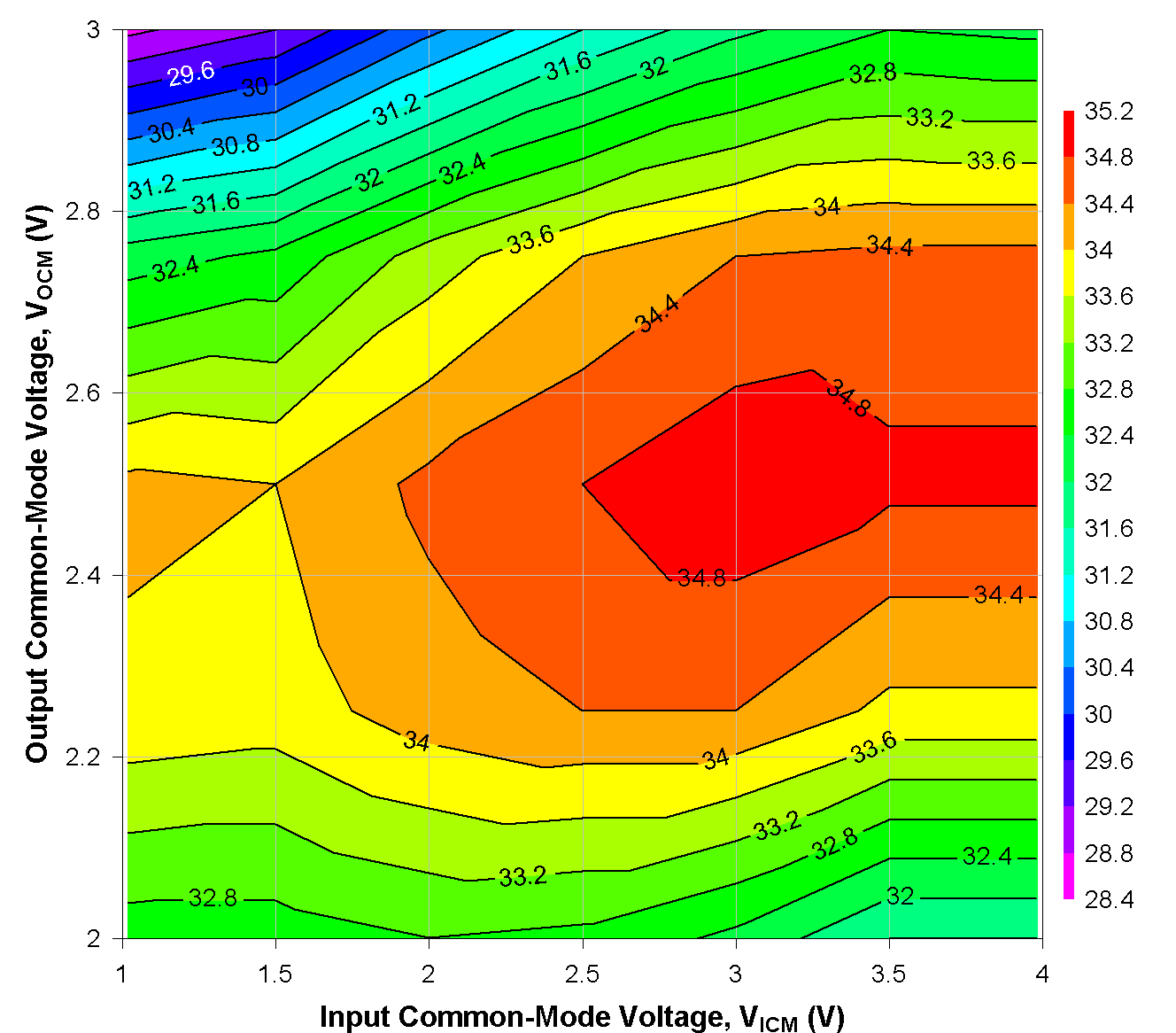

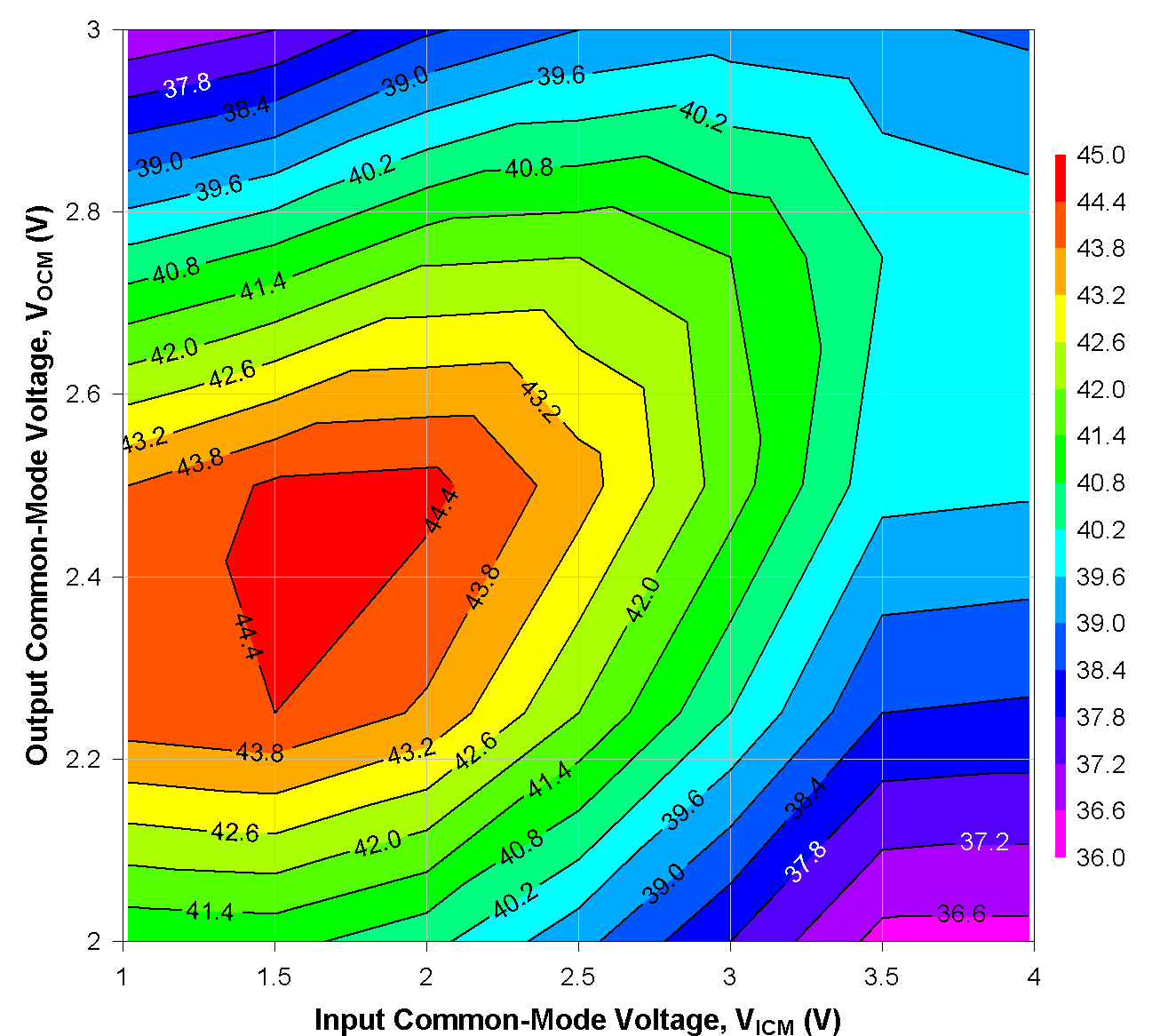

6.6 典型特性 - TRF1305B1
TA = 25℃，VS+ = 5V，VS– = 0V，浮動 VOCM、PD 和 MODE 引腳，VICM = 1/2 Vs，D2D 交流耦合輸入/輸出配置，ZS = 100Ω，ZL = 100Ω，外部輸入電阻器網絡（請參閱圖 8-3），輸入剝離至 RIN_SER，輸出剝離至器件引腳，顯示了環境溫度，電阻器網絡包含在 DUT 特性圖中（除非另有說明）
| 具有 50Ω 源阻抗時每個輸入引腳上的 PIN = –20dBm |
| 具有 50Ω 源阻抗時每個輸入引腳上的 PIN = –20dBm |
| 具有 50Ω 源阻抗時每個輸入引腳上的 PIN = –20dBm |
| PO = –5dBm/子載波，2MHz 子載波間隔 |
| PO = 1dBm/子載波，2MHz 子載波間隔 |
| 在 (2f1 – f2) 頻率下，其中 f1 < f2， |
| PO = 1dBm/子載波，2MHz 子載波間隔 |
| 在 (2f2 – f1) 頻率下，其中 f1 < f2， |
| PO = 1dBm/子載波，2MHz 子載波間隔 |
| PO = 1dBm/子載波，2MHz 子載波間隔， | ||
| 直流耦合輸入并通過偏置器強制 VICM |
| PO = 1dBm/子載波，2MHz 子載波間隔， | ||
| 直流耦合輸入并通過偏置器強制 VICM |
| 所示為每個子載波的 PO，2MHz 子載波間隔， |
| PO = 1dBm/子載波，2MHz 子載波間隔 |
| 直流耦合，VS+ = 2.5V，VS– = –2.5V |
| S2D，具有 50Ω 源阻抗時每個輸入引腳上的 PIN = –20dBm， |
| 剝離至 INP 和 OUTP/OUTM 引腳 |
| S2D，所示為每個子載波的 PO，2MHz 子載波間隔， |
| 剝離至 INP 和 OUTP/OUTM 引腳 |
| S2D 配置 |
| 剝離至 INP 和 OUTP/OUTM 引腳 |
| S2D 配置 |
| 剝離至 INP 和 OUTP/OUTM 引腳 |
| S2D，剝離至 INP 和 OUTP/OUTM 引腳 |
| S2D，剝離至 INP 和 OUTP/OUTM 引腳 |
| S2D，直流耦合，VS+ = 2.5V，VS– = –2.5V |
| 具有 50Ω 源阻抗時每個驅動的輸入引腳上的 PIN = –20dBm， |
| Sdc21 和 Scc21 中的 C 適用于共模 |
| 具有 50Ω 源阻抗時每個輸入引腳上的 PIN = –20dBm |
| 具有 50Ω 源阻抗時每個輸入引腳上的 PIN = –20dBm |
| 具有 50Ω 源阻抗時每個輸入引腳上的 PIN = –20dBm |
| PO = –5dBm/子載波，2MHz 子載波間隔 |
| PO = 1dBm/子載波，2MHz 子載波間隔 |
| 在 (2f1 – f2) 頻率下，其中 f1 < f2， |
| PO = 1dBm/子載波，2MHz 子載波間隔 |
| 在 (2f2 – f1) 頻率下，其中 f1 < f2， |
| PO = 1dBm/子載波，2MHz 子載波間隔 |
| PO = 1dBm/子載波，2MHz 子載波間隔， | ||
| 直流耦合輸入并通過偏置器強制 VICM |
| PO = 1dBm/子載波，2MHz 子載波間隔， | ||
| 直流耦合輸入并通過偏置器強制 VICM |
| 所示為每個子載波的 PO，2MHz 子載波間隔， |
| PO = –5dBm/子載波，2MHz 子載波間隔 |
| 差分輸入，單端輸出 |
| 直流耦合，VS+ = 2.5V，VS– = –2.5V，2 至 5 倍輸出電壓 |
| 的輸入電壓分別達到 VINP 和 VINM 2 至 5 倍 |
| 如圖所示 |
| S2D，具有 50Ω 源阻抗時每個輸入引腳上的 PIN = –20dBm， |
| 剝離至 INP 和 OUTP/OUTM 引腳 |
| S2D，所示為每個子載波的 PO，2MHz 子載波間隔， |
| 剝離至 INP 和 OUTP/OUTM 引腳 |
| S2D 配置 |
| 剝離至 INP 和 OUTP/OUTM 引腳 |
| S2D 配置 |
| 剝離至 INP 和 OUTP/OUTM 引腳 |
| S2D，剝離至 INP 和 OUTP/OUTM 引腳 |
| S2D，直流耦合，VS+ = 2.5V，VS– = –2.5V |
| S2D，直流耦合，VS+ = 2.5V，VS– = –2.5V， |
| 2 至 5 倍輸出電壓的輸入電壓分別達到 |
| VINP 的輸入電壓的 2 至 5 倍，如圖所示 |
| S2D，具有 50Ω 源阻抗時每個輸入引腳上的 PIN = –20dBm |
