ZHCSHN7B February 2018 – April 2018 TPSM84624
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Adjusting the Output Voltage
- 7.3.2 Switching Frequency (RT)
- 7.3.3 Synchronization (CLK)
- 7.3.4 Output On/Off Enable (EN)
- 7.3.5 Input Capacitor Selection
- 7.3.6 Output Capacitor Selection
- 7.3.7 TurboTrans (TT)
- 7.3.8 Undervoltage Lockout (UVLO)
- 7.3.9 Soft Start (SS/TR)
- 7.3.10 Sequencing (SS/TR)
- 7.3.11 Power Good (PGOOD)
- 7.3.12 Safe Start-Up Into Pre-Biased Outputs
- 7.3.13 Overcurrent Protection
- 7.3.14 Thermal Shutdown
- 7.4 Device Functional Modes
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
3 說明
TPSM84624 電源模塊是一款易于使用的集成式電源，它在一個小型 QFM 封裝內整合了一個帶有功率 MOSFET 的 6A 直流/直流轉換器、一個屏蔽式電感器和多個無源器件。該電源解決方案僅使用了 6 個外部組件，同時仍能夠調整關鍵參數以滿足特定的設計要求。通過使用 TurboTrans™功能可實現超快速瞬態響應。TurboTrans 允許對瞬態響應進行優化，以減少輸出電壓偏離，并降低所需的輸出電容。
7.5mm × 7.5mm × 5.3mm、24 引腳 QFM 封裝易于焊接到印刷電路板上，并且具有出色的功率耗散能力。TPSM84624 極具靈活性且具有很多 特性， 包括正常電源、可編程 UVLO、跟蹤、預偏置啟動以及過流和過熱保護，從而使其成為向各種器件和系統供電的出色產品。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPSM84624 | QFM (24) | 7.50mm × 7.50mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。
空白

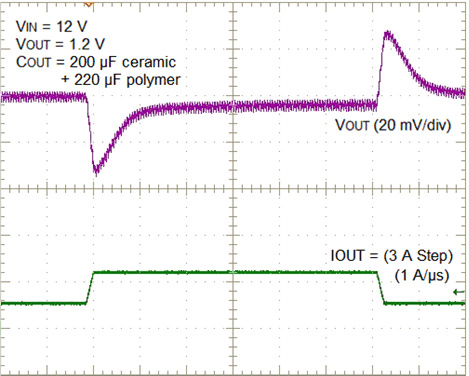

瞬態響應
