ZHCSR26 November 2023 TPSM828510 , TPSM828511 , TPSM828512
PRODUCTION DATA

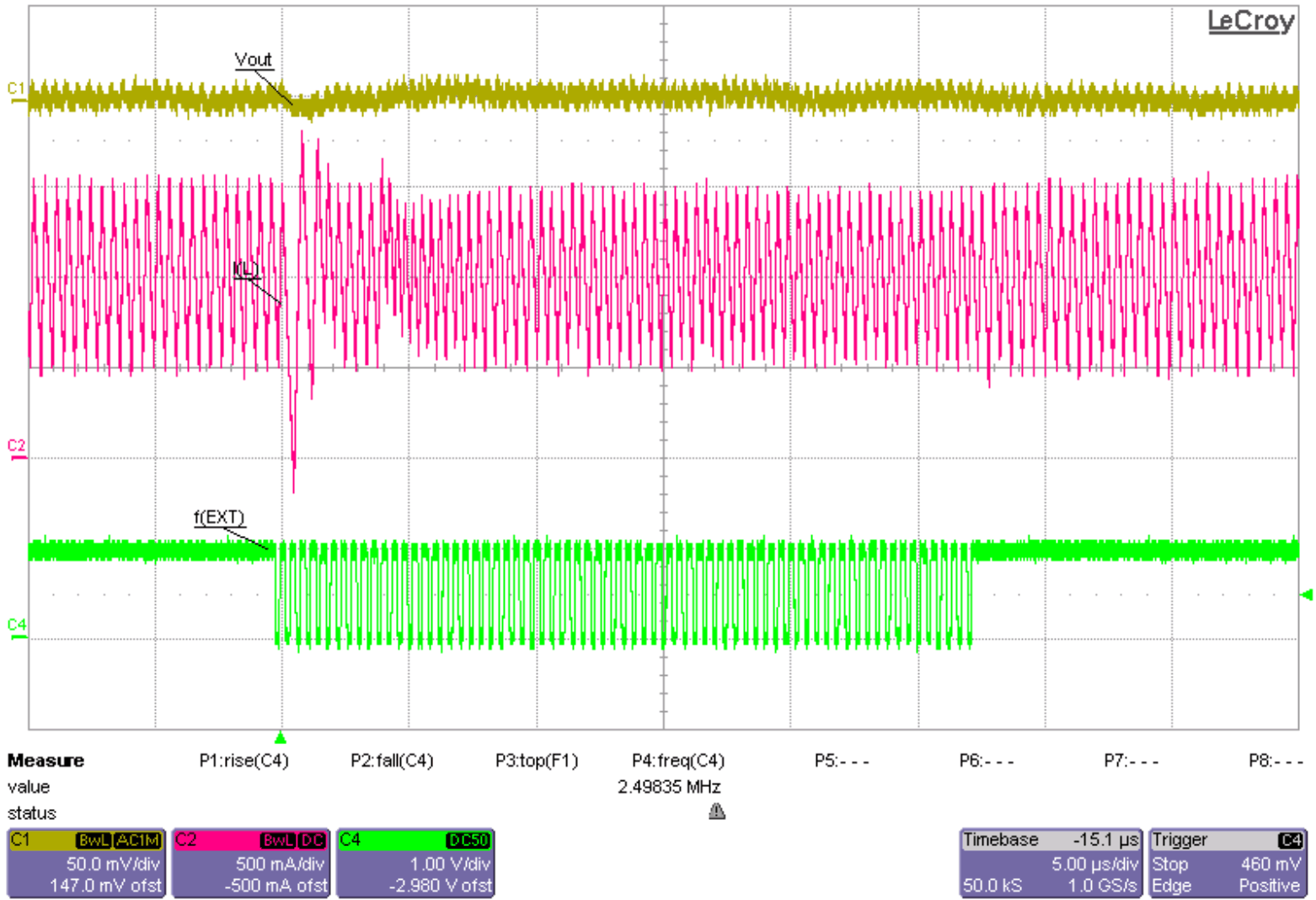

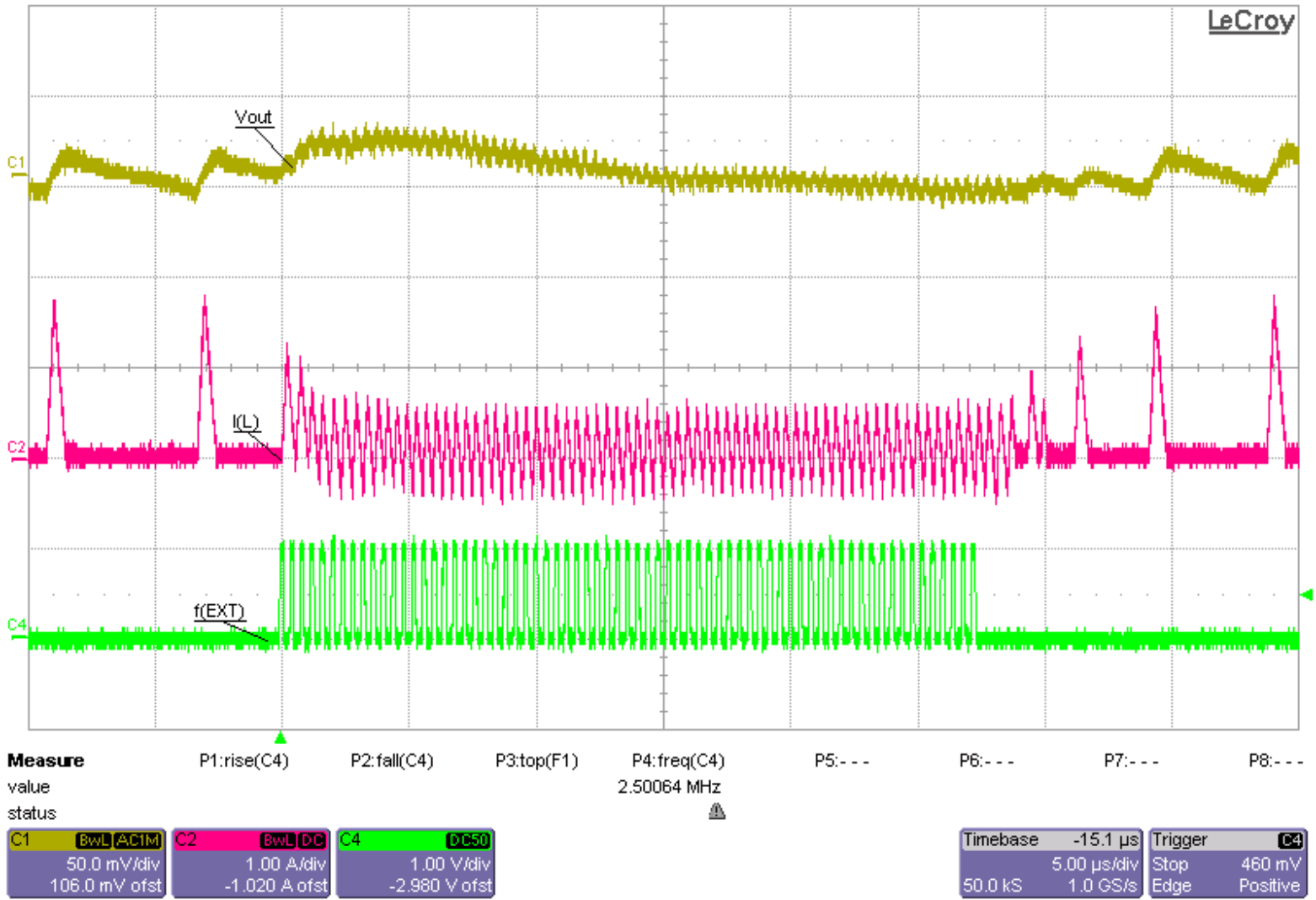

可以通過在 MODE/SYNC 引腳上施加外部時鐘來同步 TPSM82851x。無需任何額外的電路。請參閱圖 9-30。運行期間,可以施加、更改和移除時鐘。TI 建議選擇的 RCF 電阻值應確保內部定義的頻率和外部施加的頻率彼此接近,以對外部時鐘具有快速的穩定時間。如果 COMP/FSET 引腳連接到 Vin 或 GND,則無法與時鐘同步。圖 9-31 和圖 9-32 顯示了施加和移除的外部時鐘。施加外部時鐘時,器件在 PWM 模式下運行。

| VIN = 5V | RCF = 8.06kΩ | IOUT = 0.1 A |
| VOUT = 1.8V | fEXT = 2.5MHz | |

| VIN = 5V | RCF = 8.06kΩ | IOUT = 1A |
| VOUT = 1.8V | fEXT = 2.5MHz | |
