8.3.8 展頻

可使用 SPSP 引腳配置展頻。展頻旨在通過在比具有固定頻率運行的器件更寬的頻率范圍內分散特定頻率下的峰值發射來消除這些峰值發射。TPSM63608 實現了一種調制模式，旨在減少開關頻率前幾個諧波的低頻傳導發射。這種模式還有助于減少更難濾除且可能落在 FM 頻帶中的更高諧波。這些諧波通常通過開關節點和電感器周圍的電場耦合到環境中。TPSM63608 使用 ±4%（典型值）的頻率展頻，該展頻在 FM 和 TV 頻帶中平滑傳播能量。該器件實現了雙隨機展頻 (DRSS)。DRSS 是三角展頻模式與假隨機跳頻的組合。這種組合可使展頻非常有效地在以下位置傳播能量：

具有慢三角模式的基波開關諧波
在開關頻率下具有額外偽隨機跳變的高頻諧波

DRSS 的優勢在于其在高頻下的等效諧波衰減具有較小的基頻偏差。這一優勢可減少在調制頻率下引入的輸入電流和輸出電壓紋波量。此外，TPSM63608 還允許進一步降低由展頻調制模式引起的輸出電壓紋波。SPSP 引腳接地時，禁用展頻。SPSP 引腳連接到 VCC 時，開啟展頻。通過一個電阻器將 SPSP 引腳接地時，開啟展頻。此外，對開關應用調制頻率校正，以降低由頻率調制引起的輸出電壓紋波。電阻器通常為 20kΩ 左右，可以使用方程式 7 更精確地計算。其中，對于 TPSM63608，I_RATED = 6A，L = 2.2μH。

方程式 7.

R_{S P S P} [k Ω] = \frac{14.17 \times \frac{V_{I N}}{V_{O U T}}}{\frac{V_{I N} - V_{O U T}}{I_{R A T E D} \times L \times F_{S W}} + 1.22}

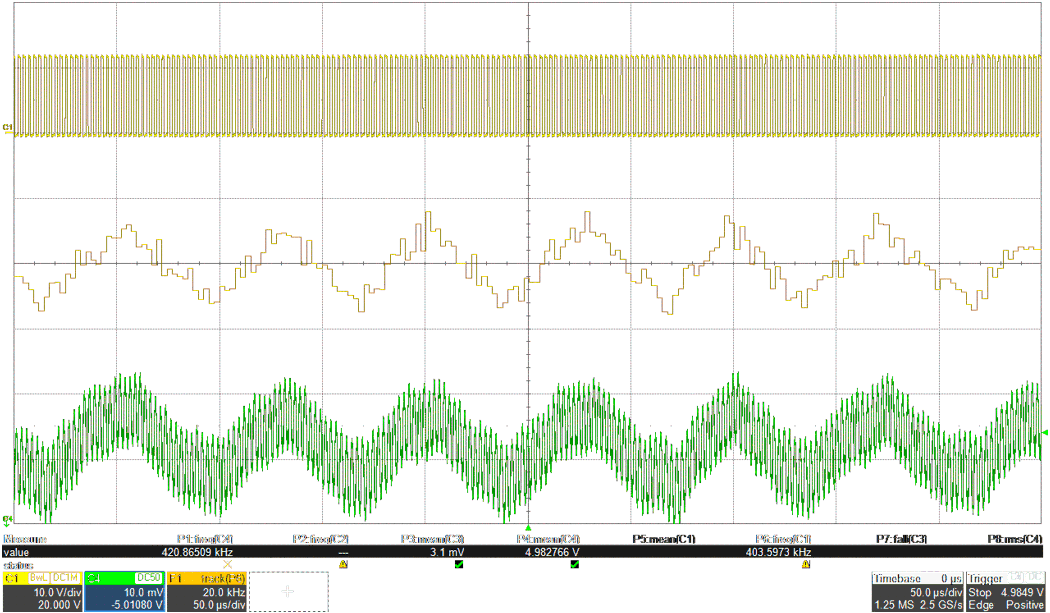

圖 8-3 沒有紋波消除功能的輸出紋波顯示 V_SW（頂部）、F_SW（中間）、V_OUT（底部）

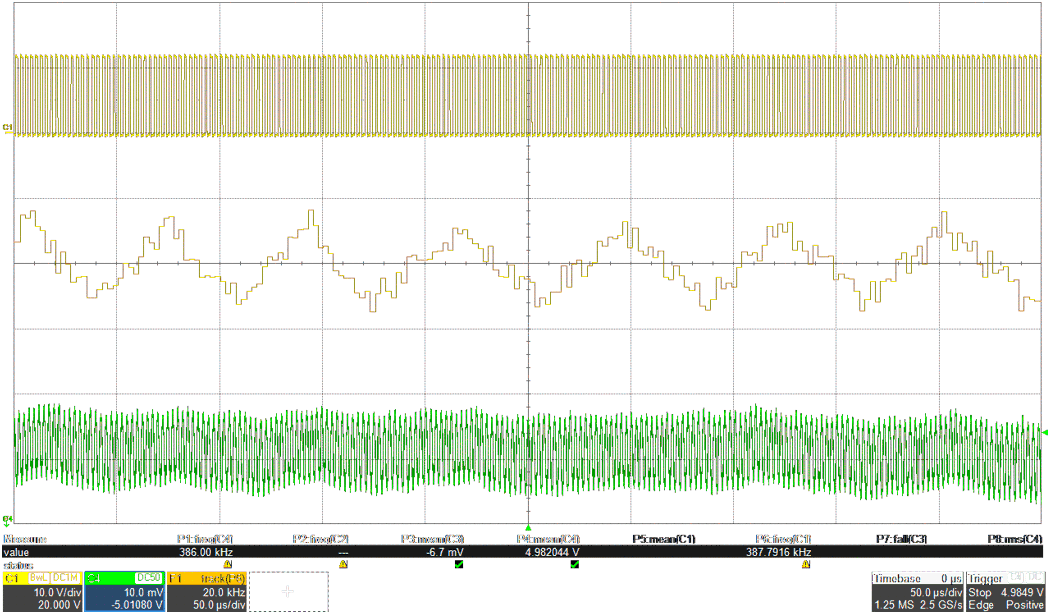

圖 8-4 具有紋波消除功能的輸出紋波顯示 V_SW（頂部）、F_SW（中間）、V_OUT（底部）

展頻僅在 TPSM63608 時鐘以其固有頻率自由運行時才可用。以下任一條件都會覆蓋展頻，從而將其關閉：

由于輸入電壓較低，時鐘速度變慢。這是壓降運行。
在自動模式下，時鐘在輕負載時變慢。對于，，負載通常不超過 750mA。請注意，如果器件在 FPWM 模式下運行，即使沒有負載，展頻也可以激活。
由于輸入與輸出電壓比很高，時鐘速度變慢。如果導通時間達到最短導通時間，則應該會出現這種運行模式。
