7.3.7 頻率同步 (EN/SYNC)
TPSM63603 可通過 EN/SYNC 引腳與外部時鐘保持同步。同步頻率范圍為 200kHz 至 2.2MHz。內部振蕩器可通過將正向時鐘沿交流耦合至 EN/SYNC 引腳來實現同步，如圖 7-4 所示。建議將 RENT 和 RENB 的并聯總阻值保持在 100kΩ 范圍內。同步需要 RENT，但 RENB 可以保持開路。外部時鐘必須在啟動前關閉，以實現正確的啟動時序。在應用有效同步信號 2048 個周期后，時鐘頻率會變?yōu)樗鶓?yīng)用信號的頻率。

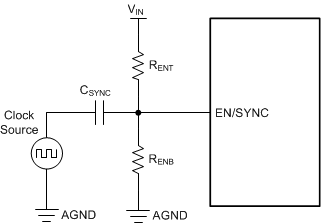

圖 7-4 使用 EN/SYNC 引腳的典型同步參考圖 7-5，EN/SYNC 引腳上的交流耦合電壓邊沿必須超過 2.4V 的 SYNC 振幅閾值 VEN_SYNC，才能觸發內部同步脈沖檢測器。此外，EN/SYNC 上升脈沖和下降脈沖的最小持續時間必須長于 SYNC 信號保持時間 (tSYNC_EDGE) 并且短于最短消隱時間 (tB)。建議使用通過 1nF 電容器 CSYNC 耦合且具有 3.3V 或更高振幅的脈沖信號。
圖 7-5 典型 SYNC 波形
