3 說明
TPS92623-Q1 三通道 LED 驅動器采用獨特的熱管理設計，可減少器件溫升。TPS92623-Q1 是由汽車電池直接供電的線性驅動器，具有寬電壓范圍，每個通道可輸出高達 150mA 的全電流負載。外部分流電阻器可用來共享輸出電流并由驅動器驅動。該器件具有全面的診斷功能，包括 LED 開路、LED 接地短路和器件過熱保護。
TPS92623-Q1 的連帶失效功能可與其他 LED 驅動器（如 TPS9261x-Q1、TPS9262x-Q1、TPS92630/8-Q1 和 TPS92830-Q1 器件）配合工作，從而滿足不同的要求。
表 3-1 器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS92623-Q1 | HTSSOP (16) | 4.40mm × 5.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
典型應用圖

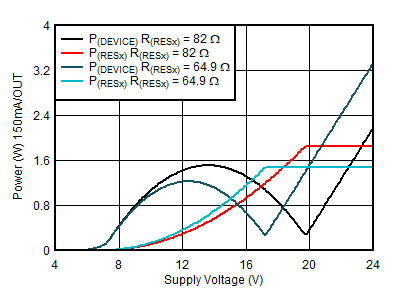

器件功耗
