3 說明
TPS82130 是一款 17V 輸入 3A 降壓轉換器 MicroSiP 電源模塊，經優化具有小解決方案尺寸和高效率等特性。該模塊集成了一個同步降壓轉換器和一個電感器，以簡化設計、減少外部元件數量并縮小 PCB 面積。該模塊采用緊湊的薄型封裝，適合通過標準表面貼裝設備進行自動組裝。
為了更大限度地提高效率，該轉換器以 2MHz 的標稱開關頻率在 PWM 模式下工作，
并且會在輕負載電流條件下自動進入省電模式。在省電模式下，該器件以 20μA（典型值）的靜態電流運行。通過使用 DCS-Control 拓?fù)洌撈骷蓪?shí)現出色的負載瞬態性能和精確的輸出穩壓。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS82130 | SIL（μSiL，8） | 3.00mm × 2.80mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
1.8V 輸出應用簡化原理圖

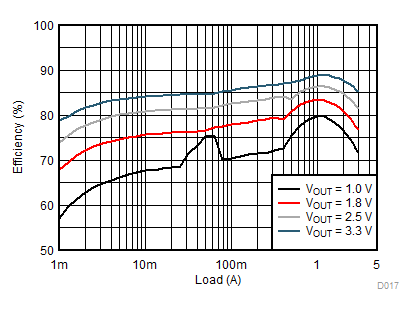

12V 輸入電壓效率
