1 特性
- 低壓降：4A 電流時為 150mV（典型值）
- 線路、負載和溫度精度為 1%（最大值）
- 輸出電壓噪聲：
- 4.4 µVRMS（輸出為 0.8V）
- 8.4 µVRMS（輸出為 5.0V）
- 輸入電壓范圍：
- 無偏置：1.4V 至 6.5V
- 有偏置：1.1V 至 6.5V
- ANY-OUT™運行：
- 輸出電壓范圍：0.8V 至 3.95V
- 可調節運行：
- 輸出電壓范圍：0.8V 至 5.0V
- 電源紋波抑制：
- 500kHz 時為 40dB
- 出色的負載瞬態響應
- 可調節軟啟動浪涌電流控制
- 開漏電源正常 (PG) 輸出
- 與 47µF 或更大的陶瓷輸出電容一起工作時保持穩定
- 工作溫度范圍：
–40°C 至 +125°C - 20 引腳 3.5mm × 3.5mm 超薄型四方扁平無引線 (VQFN) 封裝
2 應用
- 數字負載：串行解串器、現場可編程門陣列 (FPGA) 和數字信號處理器 (DSP)
- 儀器儀表、醫療和音頻
- 高速模擬電路：
- 壓控振蕩器 (VCO)、模數轉換器 (ADC)、數模轉換器 (DAC) 以及低壓差分信令 (LVDS)
- 成像：互補金屬氧化物半導體 (CMOS) 傳感器和視頻專用集成電路 (ASIC)
- 測試和測量
3 說明
TPS7A85 是一款低噪聲 (4.4 µVRMS)、低壓降 (LDO) 線性穩壓器，具備 4A 的拉電流能力，其最高壓降僅為 240mV。該器件的輸出電壓可通過引腳在 0.8V 至 3.95V 的范圍內進行編程并可通過外部電阻分壓器在 0.8V 至 5.0V 范圍內進行調節。
TPS7A85 將低噪聲 (4.4 µVRMS)、高電源抑制比 (PSRR) 和高輸出電流性能相結合，非常適合為高速通信、視頻、醫療或測試和測量 最高可驅動 1A 負載電流。TPS7A85 的高性能可限制電源生成的相位噪聲和時鐘抖動，非常適合為高性能串行器和解串器 (SerDes)、模數轉換器 (ADC)、數模轉換器 (DAC) 以及射頻 (RF) 組件供電。RF 放大器尤其受益于該器件的高性能和 5.0V 輸出性能。
對于需要以低輸入電壓、低輸出 (LILO) 電壓運行的數字負載 [如特定用途集成電路 (ASIC)、現場可編程門陣列 (FPGA) 以及數字信號處理器 (DSP)]，TPS7A85 優異的精度特性（負載和溫度范圍內的精度為 0.75%）、遠程感測、出色的瞬態性能以及軟啟動功能可確保最優系統性能。
TPS7A85 的多種用途使其成為許多高要求應用會考慮的 選擇。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A85 | 超薄四方扁平無引線封裝 (VQFN) (20) | 3.50mm x 3.50mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

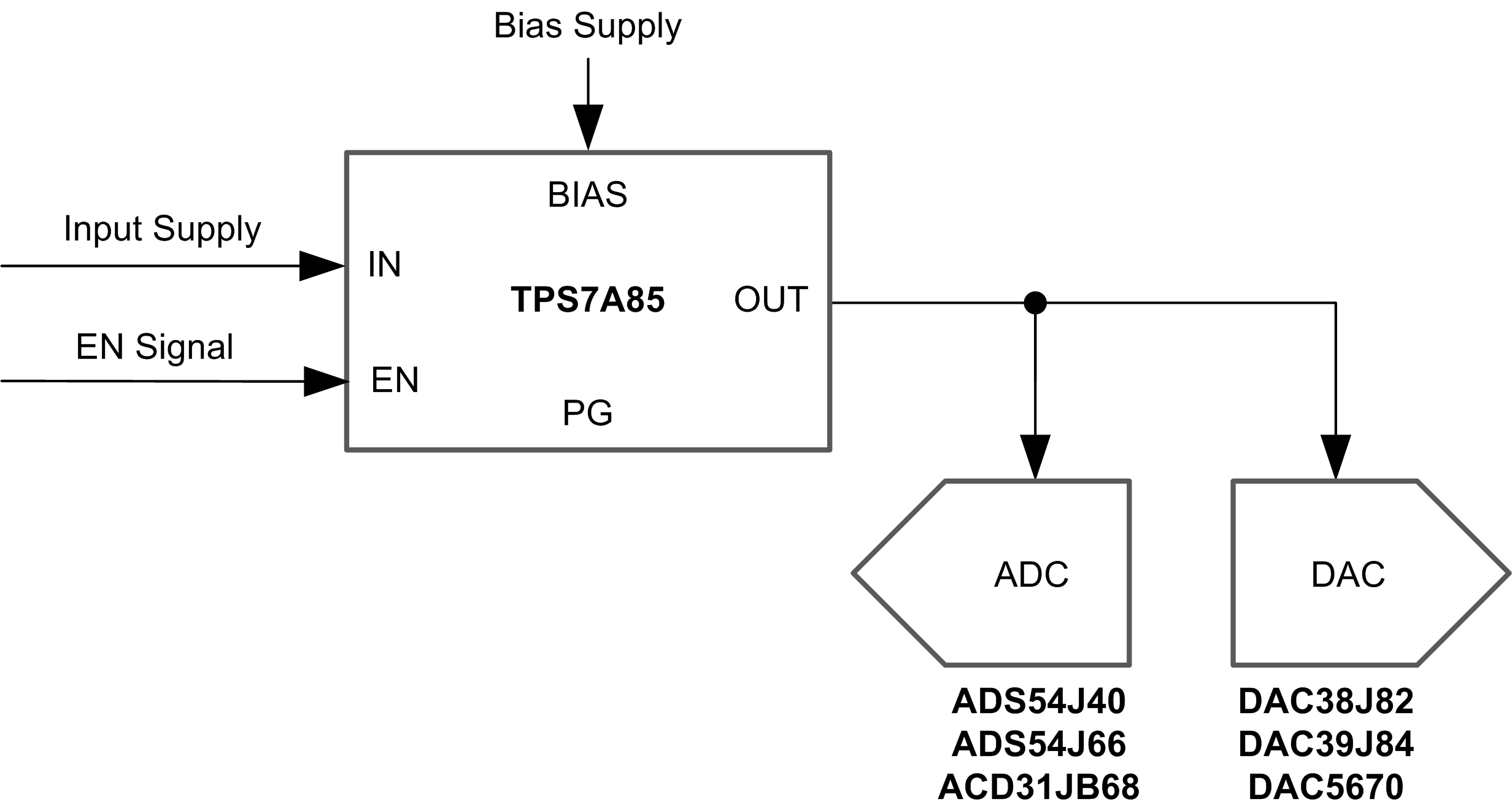

為 RF 組件供電

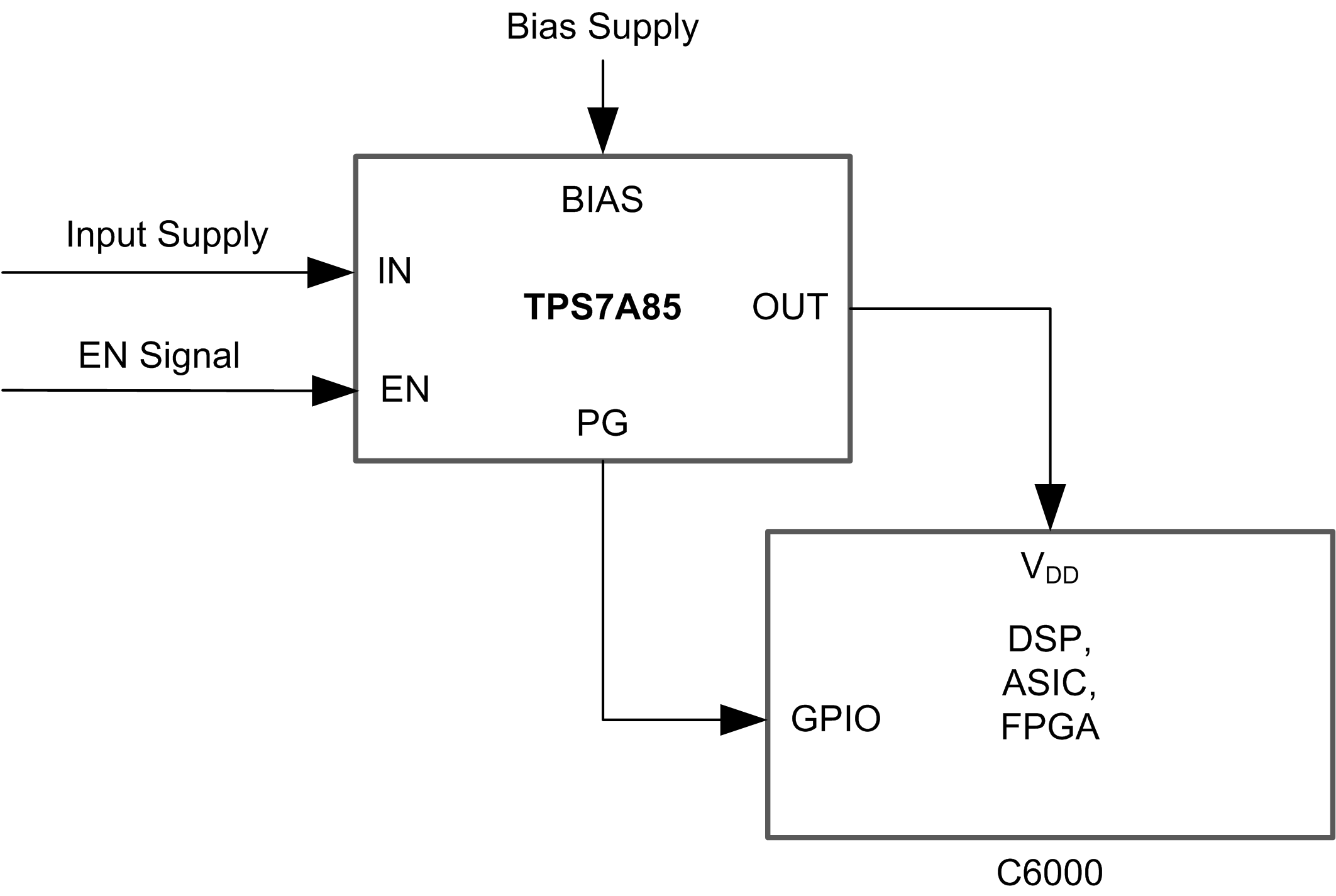

為數字負載供電
