3 說明
TPS7A84 是一款低噪聲 (4.4 μVRMS)、低壓降 (LDO) 線性穩壓器，可提供 3A 負載電流，其最高壓降僅為 180mV。該器件的輸出電壓可通過引腳在 0.8V 至 3.95V 的范圍內進行編程并可通過外部電阻分壓器在 0.8V 至 5.0V 范圍內進行調節。
TPS7A84 將低噪聲 (4.4μVRMS)、高 PSRR 和高輸出電流能力融為一體，非常適合為高速通信、視頻、醫療或測試和測量應用中的噪聲敏感型組件供電。TPS7A84 的高性能可限制電源生成的相位噪聲和時鐘抖動，非常適合為高性能串行器和解串器 (SerDes)、模數轉換器 (ADC)、數模轉換器 (DAC) 以及射頻 (RF) 組件供電。RF 放大器尤其受益于該器件的高性能和 5.0V 輸出性能。
對于需要以低輸入電壓、低輸出 (LILO) 電壓運行的數字負載 [如特定用途集成電路 (ASIC)、現場可編程門陣列 (FPGA) 以及數字信號處理器 (DSP)]，TPS7A84 優異的精度特性（負載和溫度范圍內的精度為 0.75%）、遠程感測、出色的瞬態性能以及軟啟動功能可確保最優系統性能。
TPS7A84 器件的多功能性使其適用于許多嚴苛應用。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A84 | VQFN (20) | 3.50mm × 3.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

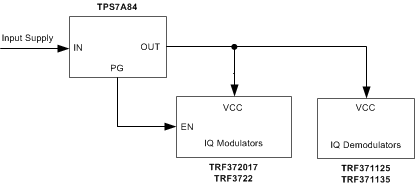

為射頻組件供電
