3 說明
TPS7A74 低壓降 (LDO) 線性穩壓器可面向多種應用提供易于使用的穩健型電源管理解決方案。用戶可編程軟啟動通過減少啟動時的電容涌入電流，更大限度地減少了輸入電源上的應力。軟啟動具有單調性，非常適合為各類處理器和專用集成電路 (ASIC) 供電。借助使能輸入，可通過外部穩壓器輕松實現時序控制。憑借全方位的靈活性，該器件可為現場可編程門陣列 (FPGA)、數字信號處理器 (DSP) 等具有特殊啟動要求的應用配置可滿足其時序要求的解決方案。
該器件還具有高精度的參考電壓電路和誤差放大器，可在整個負載、線路、溫度和過程范圍內提供 1.5% 精度。該器件在使用大于或等于 10μF 的任何類型的電容器時都能保持穩定運行，并具有 TJ = –40°C 至 +125°C 的額定結溫范圍。TPS7A74 采用小型 3mm × 3mm WSON-8 封裝，可實現高度緊湊的總體解決方案尺寸。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A74 | WSON (8) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

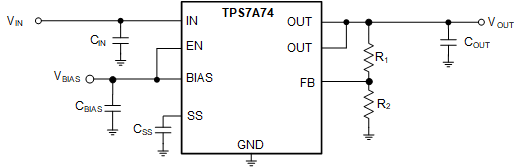

典型應用電路（可調節）

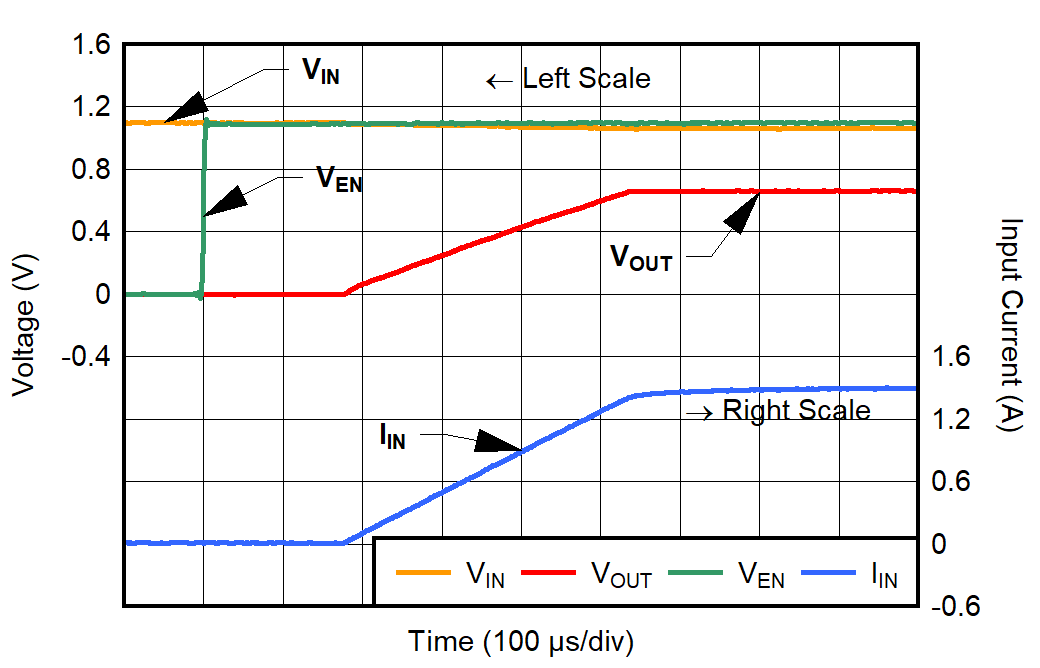

帶載啟動
