ZHCS235D December 2011 – April 2015 TPS7A33
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
-
8 Application and Implementation
- 8.1
Application Information
- 8.1.1 Adjustable Operation
- 8.1.2 Capacitor Recommendations
- 8.1.3 Input and Output Capacitor Requirements
- 8.1.4 Noise Reduction and Feed-Forward Capacitor Requirements
- 8.1.5 Post DC-DC Converter Filtering
- 8.1.6 Audio Applications
- 8.1.7 Maximum AC Performance
- 8.1.8 Power-Supply Rejection
- 8.1.9 Output Noise
- 8.1.10 Transient Response
- 8.1.11 Power for Precision Analog
- 8.2 Typical Application
- 8.3 Do's and Don’ts
- 8.1
Application Information
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械封裝和可訂購信息
1 特性
2 應用
- 用于運算放大器，數模轉換器 (DAC)，模數轉換器 (ADC)，和其他高精度模擬電路的電源軌
- 音頻
- 后置 DC/DC 轉換器穩壓和紋波濾除
- 測試和測量
- 醫療
- 工業儀表
- 基站和電信基礎設施
- 12V 和 24V 工業總線
3 說明
TPS7A33 系列線性穩壓器是負電壓 (–36V)，超低噪聲（16μVRMS，72dB PSRR）線性穩壓器，能夠為最高 1A 負載供電。
TPS7A33 系列產品裝有一個補償金屬氧化物半導體 (CMOS) 邏輯電平兼容使能引腳 (EN)，此引腳允許可由用戶定制的電源管理方案。 其它提供的特性包括內置電流值限制和熱關斷以在故障情況下保護此器件和系統。
由于在設計中主要使用雙極技術，TPS7A33 適合于高準確度，高精度測量儀器應用，在此類應用中，為了獲得最大的系統性能，規整的電壓軌很關鍵。 此特性使得此款器件非常適合為運算放大器，模數轉換器 (ADC)，數模轉換器 (DAC)，和其它高性能模擬電路供電。
此外，TPS7A33 系列線性穩壓器適用于后置 DC/DC 轉換器穩壓。 通過濾除 DC/DC 開關轉換所固有的輸出電壓紋波，可確保在靈敏儀器儀表、醫療、測試和測量、音頻和射頻 (RF) 應用中實現系統性能最優化。

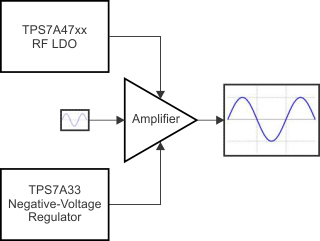

對于需要正負高性能電源軌的應用，還可以考慮采用 TPS7A4700 正向高電壓、超低噪聲、低壓降線性穩壓器。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A33 | TO-220 (7) | 10.17mm x 8.38mm |
| 超薄四方扁平無引線封裝 (VQFN) (20) | 5.00mm x 5.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
