3 說明
TPS7A21 是一款超小型低壓降 (LDO) 線性穩壓器，可提供 500mA 的輸出電流。該器件可提供低噪聲、高 PSRR 和出色的負載和線路瞬態性能，符合射頻和其他敏感模擬電路的要求。采用創新的設計技術，無需添加外部噪聲旁路電容即可提供低噪聲性能。TPS7A21 器件具有低靜態電流，非常適合用于電池供電系統。輸入電壓范圍為 2.0V 至 6.0V，輸出電壓范圍為 0.8V 至 5.5V，可滿足各種系統要求。內部精密基準電路可實現出色的精度，可在負載、線路和溫度范圍內提供高達 1.5% 的最大輸出電壓容差。
內部軟啟動電路可幫助控制浪涌電流，因此可在啟動過程中更大程度地降低輸入電壓降。該 LDO 在與小型陶瓷電容器搭配使用時可保持穩定，因此可實現小尺寸的總體解決方案。
借助具有內部控制下拉電阻器的智能使能輸入電路，即使在 EN 引腳未連接時也能讓 LDO 保持禁用狀態，有助于省去原本需要用于下拉 EN 輸入的外部元件。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A21 | YWD（DSBGA，4） | 0.602 mm × 0.602 mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

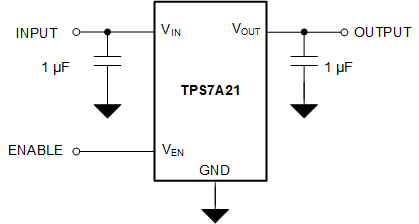

簡化原理圖
