5.7 典型特性
VIN = VOUT(NOM) + 0.3V 或 1.6V（以較大者為準），VOUT = 4.1V，IOUT = 1mA，CIN = 1μF，COUT = 1μF 且 TA = 25°C（除非另有說明）
| VEN = 1V |
| VIN = 4.4V，VEN = 1V |
| VEN = 1V |
| VEN = 1V |
| VEN = 1V，IOUT = 0mA |

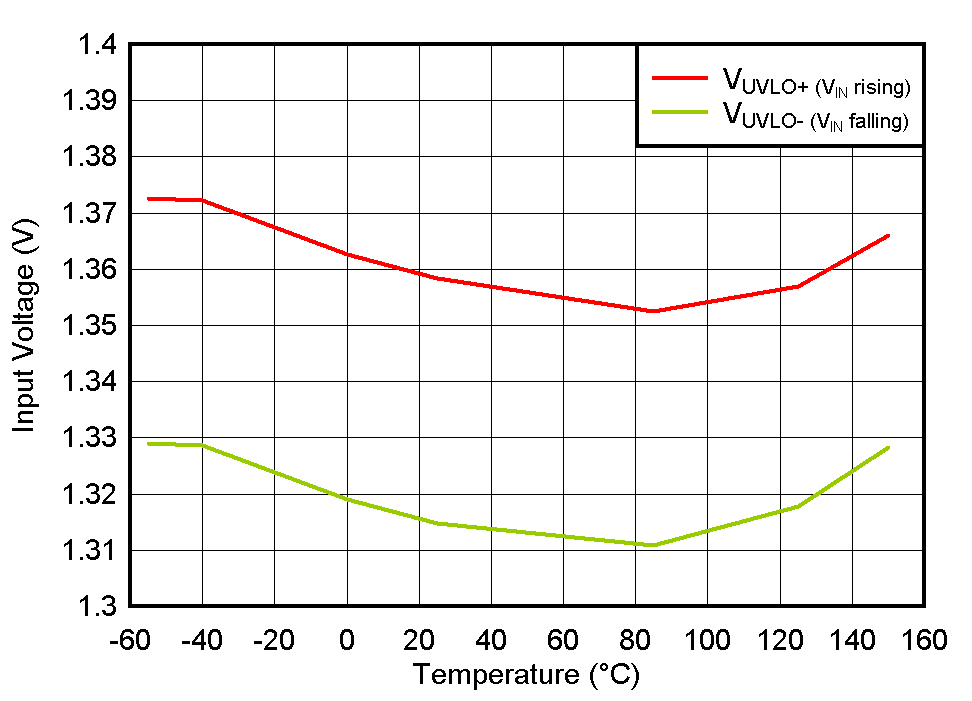

| VEN = 1V |

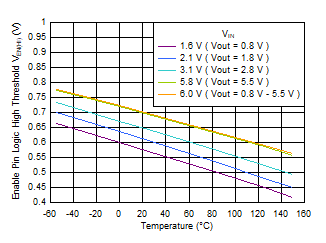

| VEN = 1V |

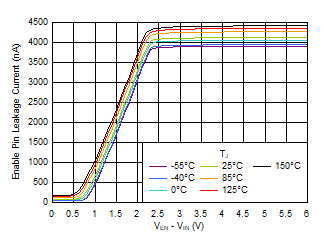

| VEN = 6V，IOUT = 0mA |
VEN – VIN 間的關系
| IOUT = 1mA 至 75mA，tRISING = 75ns |
| IOUT = 0mA 至 75mA，tRISING = 75ns |
| VIN = 4.4V → 5.4V → 4.4V，VIN tRISING = 5μs，IOUT = 75mA |
| IOUT = 20mA |
| IOUT = 75mA |
| IOUT = 20mA，VRMS BW = 10Hz 至 100kHz |
| IOUT = 20mA，VRMS BW = 10Hz 至 100kHz |
| VRMS BW = 10Hz 至 100kHz |
| VIN = 0V 至 4.4V，VEN = 0V 至 3.6V，VEN 比 VIN 晚 500μs 上升，VIN 和 VEN 壓擺率 = 1V/μs |
| VIN = 4.4V，VEN = 0V 至 3.6V，VEN 壓擺率 = 1V/μs， COUT = 1μF |
| VIN = 4.4V，VEN = 1V |
| VEN = 1V |
| VEN = 1V，IOUT = 1mA |
| VEN = 1V |
| VEN = VIN，IOUT = 0mA |

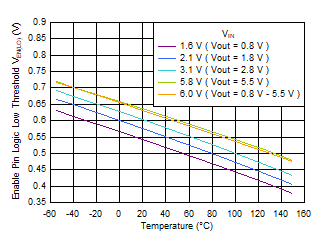

| VEN = 1V |
| VEN = 0V |
| VEN = 1V |
| IOUT = 75mA 至 1mA，tFALLING = 75ns |
| IOUT = 75mA 至 0mA，tFALLING = 75ns |
| VIN = 4.4V → 5.4V → 4.4V，VIN tRISING = 5μs，IOUT = 1mA |
| IOUT = 75mA |
| IOUT = 20mA |
| VRMS BW = 10Hz 至 100kHz |
| IOUT = 75mA，VRMS BW = 10Hz 至 100kHz |
| IOUT = 75mA，VRMS BW = 10Hz 至 100kHz |

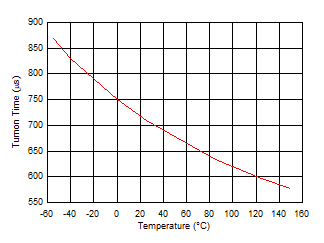

| 從 VEN = VEN(HI) 到 VOUT = VOUT(NOM) 的 95%，IOUT = 0mA |
| VIN = 0V 至 4.4V，VEN = 0V 至 3.V，VEN 比 VIN 早 500μs 上升，VIN 和 VEN 壓擺率 = 1V/μs |
| VIN = 4.4V，VEN = 0V 至 3.6V，VEN 壓擺率 = 1V/μs， COUT = 200μF |
