7.1.3 負載瞬態響應
負載階躍瞬態響應是 LDO 對負載電流階躍的輸出電壓響應，從而維持輸出電壓調節。負載瞬態響應期間有兩個關鍵的轉換：從輕負載向重負載的轉換以及從重負載向輕負載的轉換。圖 7-1 中所示區域的細分如下。區域 A、E 和 H 是輸出電壓處于穩定狀態的區域。

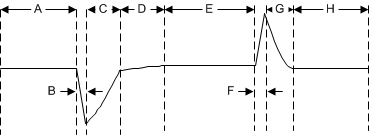

圖 7-1 負載瞬態波形在從輕負載轉換到重負載期間：
- 初始電壓驟降是輸出電容器電荷耗盡和輸出電容器寄生阻抗所致（區域 B）
- 從驟降中恢復是由于 LDO 增加了拉電流，并實現輸出電壓調節（區域 C）
在從重負載轉換到輕負載期間：
- LDO 提供大電流導致初始電壓上升，并導致輸出電容器電荷增加（區域 F）
- 從上升中恢復是由于 LDO 降低了拉電流，同時負載使輸出電容器放電（區域 G）
較大的輸出電容可降低負載瞬態期間的峰值，但會減慢器件的響應速度。更大的直流負載也會降低峰值。轉換振幅降低，并且為輸出電容器提供了更高的電流放電路徑。
