ZHCSPP1 May 2022 TPS7A16A
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
3 說明
TPS7A16A 超低功耗、低壓降 (LDO) 穩壓器具有超低靜態電流、高輸入電壓以及微型高熱性能封裝等諸多優勢。
TPS7A16A 設計用于連續或者斷續（備用電源）電池供電的應用，在此類應用中超低的靜態電流對于延長系統電池的壽命十分關鍵。
TPS7A16A 提供了一個與標準互補金屬氧化物半導體 (CMOS) 邏輯兼容的使能引腳 (EN)，以及一個具有用戶可編程延遲的集成開漏高電平有效電源正常輸出 (PG)。這些引腳用于基于微控制器、由電池供電且需要電源軌排序的應用。
此外，TPS7A16A 非常適合為多節電池解決方案（從多節電池電動工具組到汽車應用）生成低電壓電源。TPS7A16A 器件不但能夠提供一個穩壓良好的電壓軌，還能夠承受瞬態電壓并在電壓瞬態期間保持穩壓狀態。這些特性意味著電涌保護電路更加簡單且更為經濟高效。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A16A | HVSSOP PowerPAD (8) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

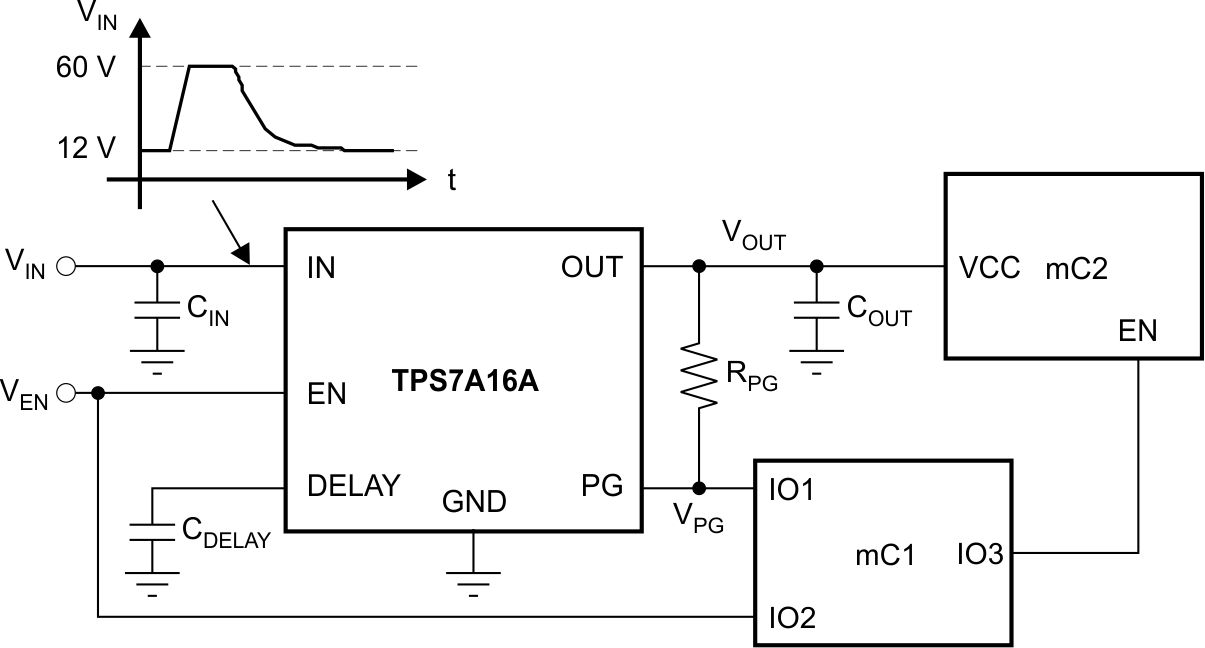

典型應用原理圖
