3 說明
TPS7A13 是一款小型低壓降穩壓器 (LDO)，具有出色的瞬態響應。該器件可提供 300 mA 電流，并具有出色的交流性能（負載和線路瞬態響應）。輸入電壓范圍為 0.7V 至 2.2V，輸出電壓范圍為 0.5V 至 2.05V，且在負載、線路和溫度范圍內具有 1% 的超高精度。
主電源路徑通過 IN 引腳，可連接至電壓至少高于輸出電壓 50mV 的電源。所有電氣特性（包括出色的輸出電壓容差、瞬態響應和 PSRR）均針對輸入電壓（比輸出電壓高 100mV）進行規定，因此可實現高效率。該穩壓器使用一個為 LDO 內部電路供電的外部較高 VBIAS 電壓軌，支持很低的輸入電壓。例如，IN 引腳的電源電壓可以是高效直流/直流降壓穩壓器的輸出，而 BIAS 引腳電源電壓可來自可再充電電池。
TPS7A13 配備了一個有源下拉電路，用于在輸出處于禁用狀態時使其快速放電，并提供已知的啟動狀態。
TPS7A13 可采用超小型 0.71mm × 1.0mm、6 凸點 DSBGA 封裝，這使該器件非常適合空間受限的應用。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A13 | DSBGA (6) | 0.71mm × 1.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

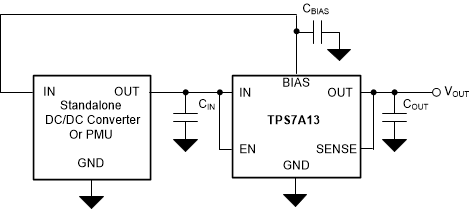

典型應用電路
