7.1 應用信息
TPS732xx-EP 屬于全新一代 LDO 穩壓器系列產品，此系列使用一個 NMOS 導通晶體管來實現超低壓降性能、反向電流阻斷，同時不受輸出電容器的限制。這些特性與低噪聲和一個使能輸入相結合，使得 TPS732xx-EP 非常適合便攜式應用。這個穩壓器系列提供固定輸出電壓版本和一個可調輸出版本的寬范圍選擇。所有版本都具有過熱以及過流保護，其中包括折返電流限制。
圖 7-1顯示了針對固定電壓模型的基本電路連接。圖 7-2 提供了可調輸出版本 (TPS73201-EP) 的連接。

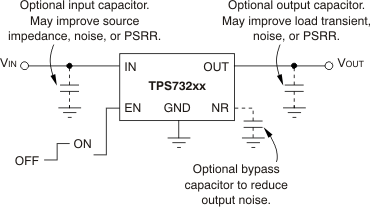

圖 7-1 針對固定電壓版本的典型應用電路
圖 7-2 可調電壓版本的典型應用電路使用圖 7-2 中顯示的公式，R1 和 R2 可用于計算任一輸出電壓。針對共同輸出電壓的取樣電阻器值顯示在圖 6-2中。為了獲得最佳精度，使 R1 和 R2 的并聯電阻值約為 19k?。
