7.3.1 模式選擇和器件配置 MODE/S-CONF
通過 MODE/S-CONF (SmartConfig)，此器件具有一個包含兩個功能的輸入。它可用于通過兩種方式自定義器件行為：
- 選擇傳統上具有高電平或低電平的器件模式（FPWM 或帶 AEE 運行的自動 PFM/PWM）。
- 通過將單個電阻器連接到 MODE/S-CONF 引腳來選擇器件配置（開關頻率、內部/外部反饋、輸出放電和 PFM/PWM 模式）。
在內部 OTP 讀取之后以及在軟啟動中開始切換之前，器件會在啟動序列期間對該引腳進行解釋。如果器件讀取的是高電平或低電平，動態模式更改將激活，并且在運行期間可以更改 PFM/PWM 模式。如果器件讀取電阻器值，則在運行期間不會有進一步的解釋，并且器件模式或其他配置不能在之后更改。
注： MODE/S-CONF 引腳不得懸空。將引腳連接至高電平、低電平或電阻器，以便根據表 7-1 配置器件。

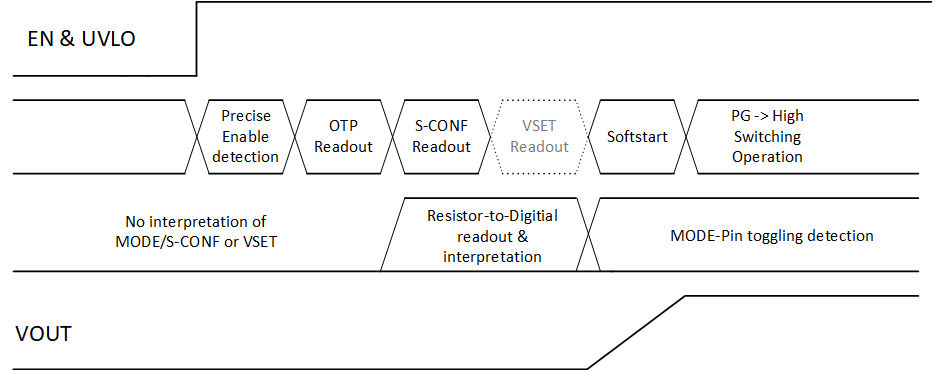

圖 7-1 S-CONF 和 VSET 流程的解釋表 7-1 SmartConfig 設置表
| # | 電平或電阻值 [Ω] (1) | FB/VSET 引腳 | FSW (MHz) | 輸出放電 | 模式（自動或強制 PWM） | 動態模式變化 |
|---|---|---|---|---|---|---|
| 按級別設置選項 | ||||||
| 1 | GND | 外部 FB | 2.5 | 是 | 具有 AEE 的自動 PFM/PWM | 閃爍 |
| 2 | 高電平 (>VIH_MODE) | 外部 FB | 2.5 | 是 | 強制 PWM | |
| 通過電阻設置選項 | ||||||
| 3 | 7.15k | 外部 FB | 2.5 | 否 | 具有 AEE 的自動 PFM/PWM | 未激活 |
| 4 | 8.87k | 外部 FB | 2.5 | 否 | 強制 PWM | |
| 5 | 11.0k | 外部 FB | 1 | 是 | 自動 PFM/PWM | |
| 6 | 13.7k | 外部 FB | 1 | 是 | 強制 PWM | |
| 7 | 16.9k | 外部 FB | 1 | 否 | 自動 PFM/PWM | |
| 8 | 21.0k | 外部 FB | 1 | 否 | 強制 PWM | |
| 9 | 26.1k | VSET | 2.5 | 是 | 具有 AEE 的自動 PFM/PWM | |
| 10 | 32.4k | VSET | 2.5 | 是 | 強制 PWM | |
| 11 | 40.2k | VSET | 2.5 | 否 | 具有 AEE 的自動 PFM/PWM | |
| 12 | 49.9k | VSET | 2.5 | 否 | 強制 PWM | |
| 13 | 61.9k | VSET | 1 | 是 | 自動 PFM/PWM | |
| 14 | 76.8k | VSET | 1 | 是 | 強制 PWM | |
| 15 | 95.3k | VSET | 1 | 否 | 自動 PFM/PWM | |
| 16 | 118k | VSET | 1 | 否 | 強制 PWM | |
(1) E96 電阻器系列，1% 精度，溫度系數優于或等于 ±200ppm/°C
