ZHCSIN0K August 2018 – July 2025 TPS62810-Q1 , TPS62811-Q1 , TPS62812-Q1 , TPS62813-Q1
PRODUCTION DATA
5 引腳配置和功能

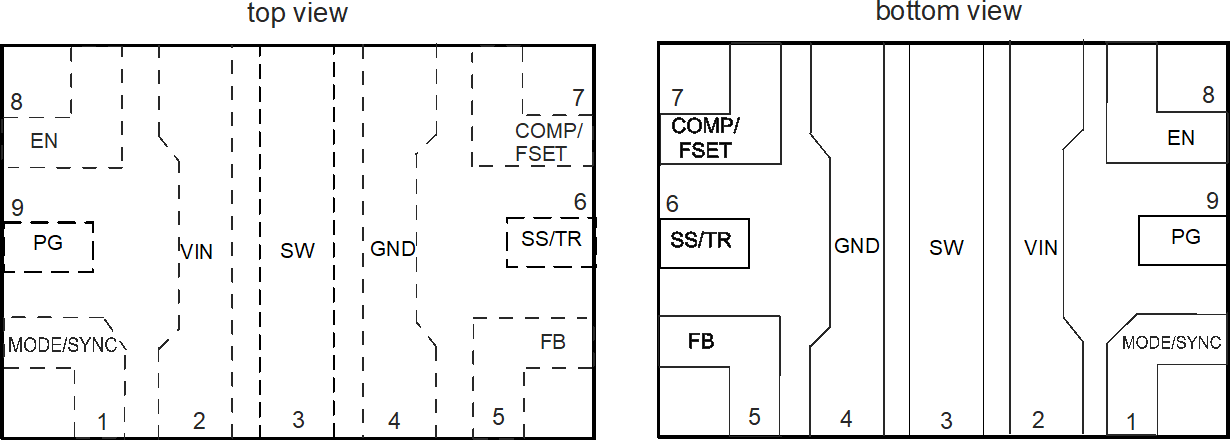

圖 5-1 RWY 封裝9 引腳 (VQFN)表 5-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| EN | 8 | I | 該引腳是器件的使能引腳。連接到邏輯低電平以禁用該器件。上拉可啟用該器件。請勿使該引腳保持未連接狀態。 |
| FB | 5 | I | 電壓反饋輸入，將電阻輸出分壓器連接到該引腳。對于固定電壓版本，請將 FB 引腳直接連接到輸出電壓。 |
| GND | 4 | 接地引腳 | |
| MODE/SYNC | 1 | I | 當該引腳被拉低時，器件在 PFM/PWM 模式下運行。如果該引腳被拉至高電平，則器件在強制 PWM 模式下運行。請勿使該引腳保持未連接狀態。該模式引腳還可用于將器件與外部頻率進行同步。有關施加到該引腳實現外部同步的數字信號的詳細規格，請參閱節 6。 |
| COMP/FSET | 7 | I | 器件補償和頻率設置輸入。該引腳與 GND 之間的電阻定義了控制環路的補償以及開關頻率（如果未在外部同步）。如果該引腳連接到 GND 或 VIN，則開關頻率設置為 2.25MHz。請勿使該引腳保持未連接狀態。 |
| PG | 9 | O | 開漏電源正常狀態輸出。未處于“電源正常”狀態時為低阻抗，處于“電源正常”狀態時為高阻抗。該引腳可以在不使用時保持開路或連接到 GND。 |
| SS/TR | 6 | I | 軟啟動/跟蹤引腳。從該引腳連接到 GND 的電容器定義內部基準電壓的上升時間。該引腳還可用作跟蹤和時序控制的輸入 - 請參閱軟啟動/跟蹤 (SS/TR) 部分。 |
| SW | 3 | — | 該引腳是轉換器的開關引腳，連接到內部功率 MOSFET。 |
| VIN | 2 | — | 電源輸入。在引腳 VIN 和 GND 之間（盡可能接近它們）連接輸入電容器。 |
(1) I = 輸入，O = 輸出
