ZHCSHT6G December 2017 – June 2024 TPS62800 , TPS62801 , TPS62802 , TPS62806 , TPS62807 , TPS62808
PRODUCTION DATA
8.2.3 應用曲線
除非另有說明，否則以下應用曲線的條件為 VIN = 3.6V，VOUT = 1.2V，并采用表 8-1 中列出的元件。

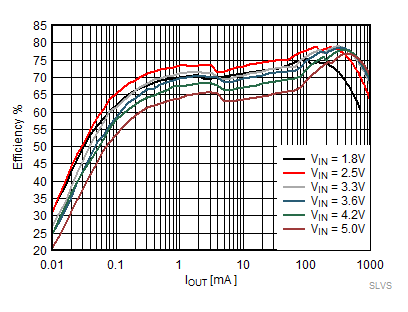

| TPS62800 | RVSEL = 10kΩ 至 GND | |
VOUT = 0.4V

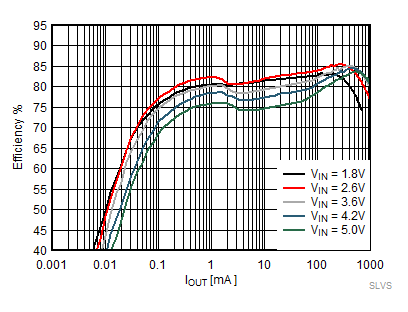

| TPS62801 | RVSEL = 10kΩ 至 GND | |
VOUT = 0.8V
| TPS62801 | RVSEL = 56.2kΩ | |
| VSEL/MODE 引腳 = 啟動后為高電平 | ||
VOUT = 1.2V

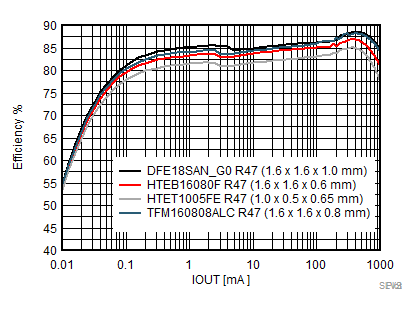

| TPS62801 | VSEL/MODE = GND，VOUT = 1.2V | |

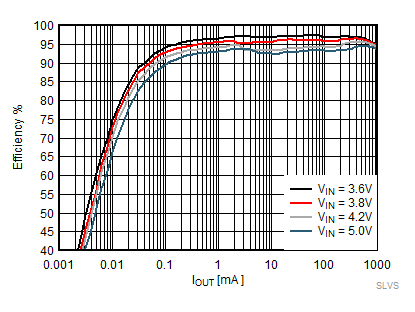

| TPS62802 | 3.3V VOUT，VSEL/MODE = 249k | |
VOUT = 3.3V

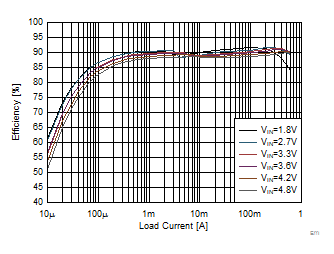

| TPS62807 | VOUT = 1.2V，VSEL/MODE = GND | |
| L = 1μH DFE201610E | ||
VOUT = 1.2V
| TPS62801 | VSEL/MODE = GND | |
| VOUT = 1.2V | PFM/PWM 模式 | TJ = 25°C |

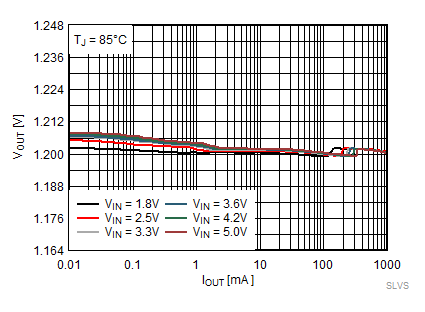

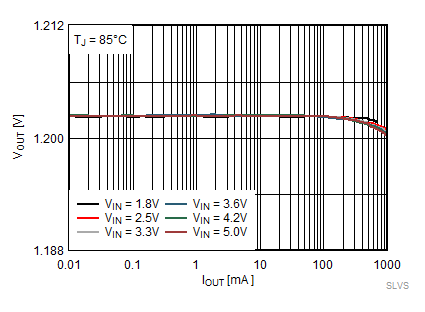

| TPS62801 | VSEL/MODE = GND | |
| VOUT = 1.2V | PFM/PWM 模式 | TJ = 85°C |

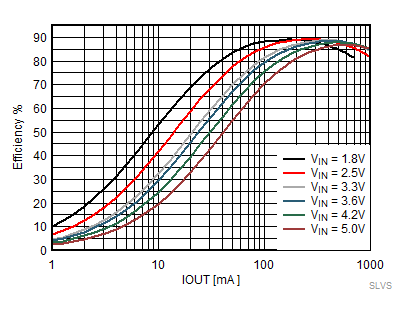

| TPS62801 | VSEL/MODE = 啟動后為高電平 | |
| VOUT = 1.2V | 強制 PWM 模式 | TJ = -40°C |

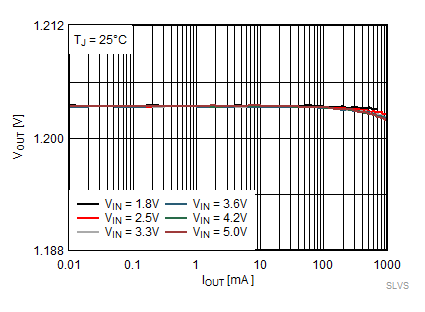

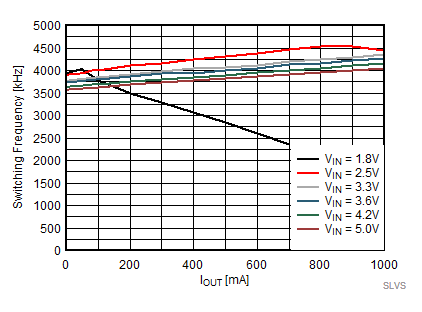

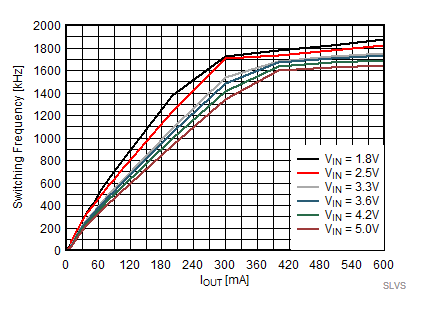

| TPS62801 | VSEL/MODE = GND | |
| VOUT = 1.2V | PFM/PWM 模式 | TJ = 25°C |
| TPS62801 | VSEL/MODE = 啟動后為高電平 | |
| VOUT = 1.2V | 強制 PWM 模式 | TJ = 25°C |
| TPS62806 | VSEL/MODE = GND | L = 1μH |
| VOUT = 0.7V | PFM/PWM 模式 | TJ = 25°C |

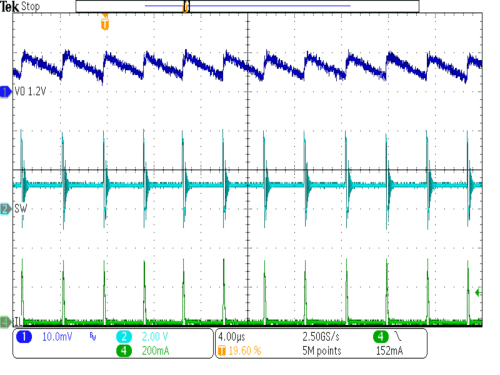

| TPS62801 | VOUT = 1.2V | VSEL/MODE = GND |
| IOUT = 10mA | PFM 模式 |
| VOUT = 0.7V | IOUT = 0mA | VSEL/MODE = VIN（啟動后） |
| VIN = 3.8V | PFM 模式，L = 1μH DFE201610E | |

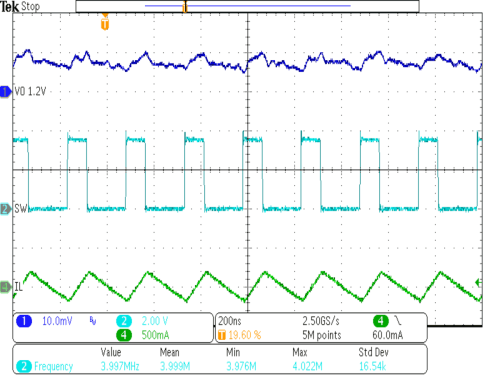

| 強制 PWM 模式 | VOUT = 1.2V | IOUT = 0mA | |
| VSEL/MODE = VIN（啟動后） | |||

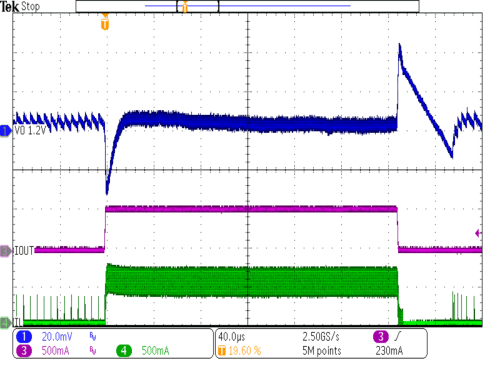

| TPS62801 | VOUT = 1.2V | VSEL/MODE = GND | |
| 上升/下降時間 < 1μs | PFM/PWM 模式 | ||
| IOUT = 5mA 至 500mA | |||
| TPS62801 | VOUT = 1.2V | VSEL/MODE = GND |
| IOUT = 1mA 至 1A，1kHz | PFM/PWM 模式 | |

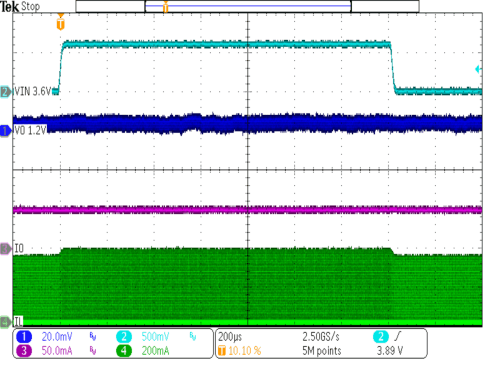

| TPS62801 | VOUT = 1.2V | VIN = 3.6V 至 4.2V |
| 上升/下降時間 = 10μs | IOUT = 50mA | |

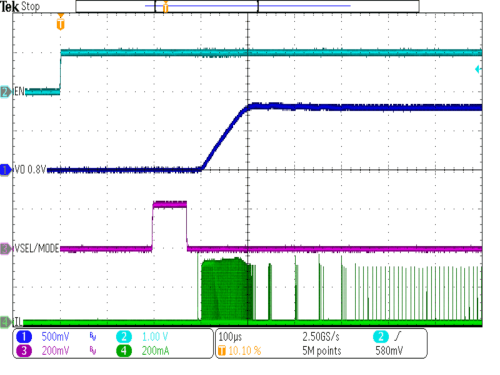

| VOUT = 0.8V | VSEL/MODE = 低電平（通過 RVSEL） | ||
| RVSEL = 10kΩ | RLoad = 220Ω | ||

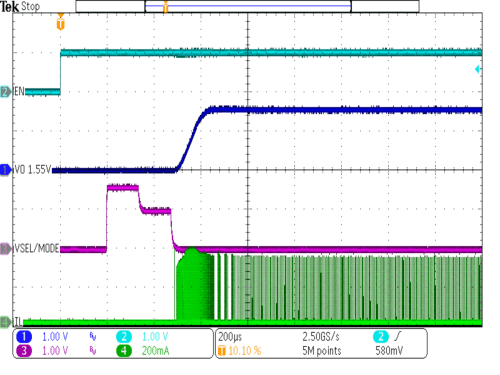

| VOUT = 1.55V | VSEL/MODE = 低電平（通過 RVSEL） | |
| RLoad = 220Ω | RVSEL = 249kΩ | |
| VSEL/MODE = GND |
| RVSEL = 36.5kΩ |

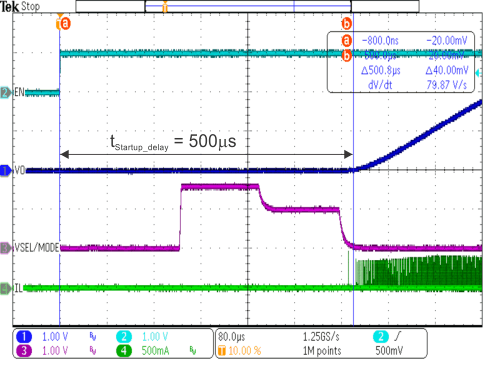

| RVSEL = 249kΩ |
| TPS62800 | VSEL/MODE = GND | |
VOUT = 0.7V

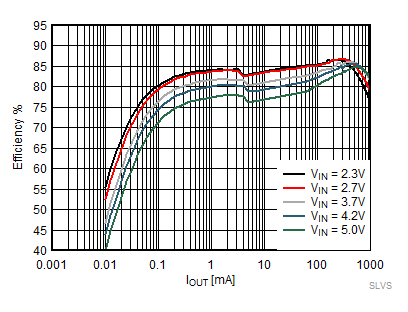

| TPS62801 | RVSEL = 15.4kΩ 至 GND | |
VOUT = 0.9V
| TPS62801 | VSEL/MODE = GND | |
VOUT = 1.2V

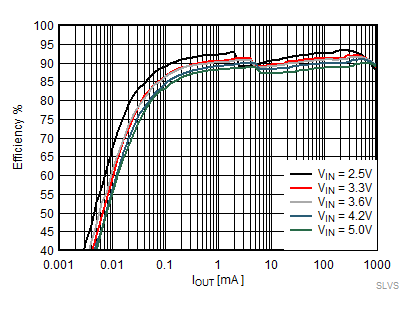

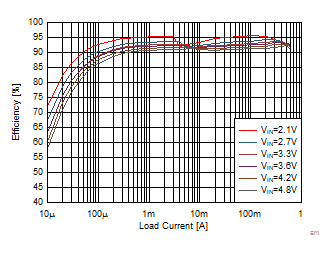

| TPS62802 | VSEL/MODE = GND | |
VOUT = 1.8V

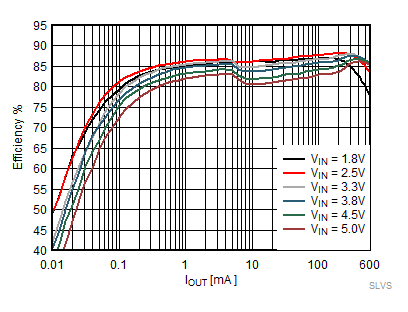

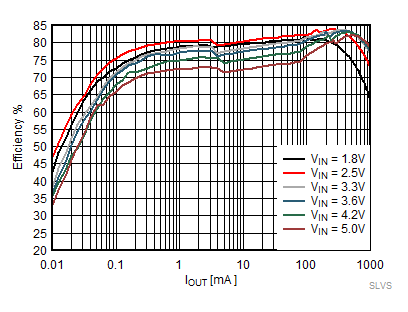

| TPS62806 | VOUT = 0.7V，VSEL/MODE = GND | |
| L = 1μH DFE201610E | ||
VOUT = 0.7V
| TPS62808 | VOUT = 1.8V，VSEL/MODE = GND | |
| L = 1μH DFE201610E | ||
VOUT = 1.8V

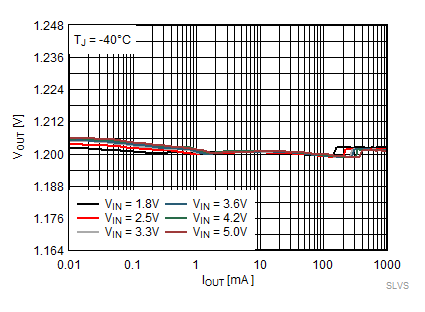

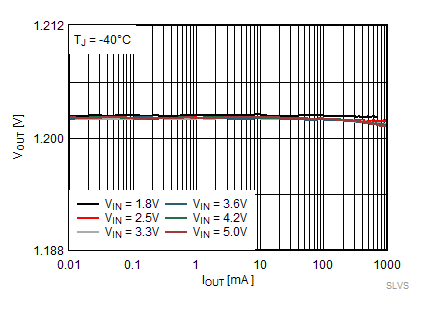

| TPS62801 | VSEL/MODE = GND | |
| VOUT = 1.2V | PFM/PWM 模式 | TJ = -40°C |
| TPS62801 | VSEL/MODE = 啟動后為高電平 | |
| VOUT = 1.2V | 強制 PWM 模式 | TJ = 25°C |
| TPS62801 | VSEL/MODE = 啟動后為高電平 | |
| VOUT = 1.2V | 強制 PWM 模式 | TJ = 85°C |

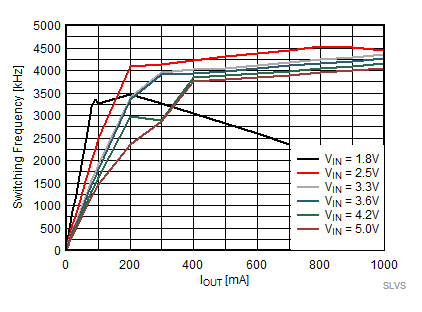

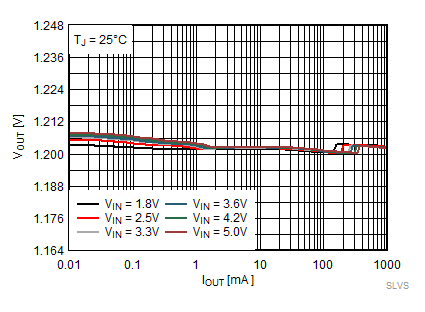

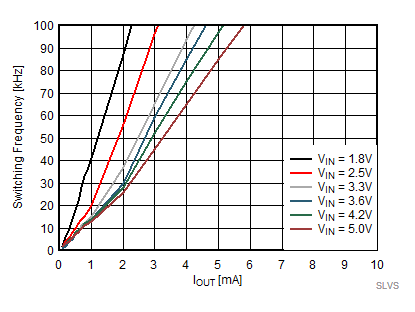

| TPS62801 | VSEL/MODE = GND | |
| VOUT = 1.2V | PFM/PWM 模式 | TJ = 25°C |
| TPS62801 | VSEL/MODE = 10kΩ 至 GND | |
| VOUT = 0.8V | PFM/PWM 模式 | TJ = 25°C |

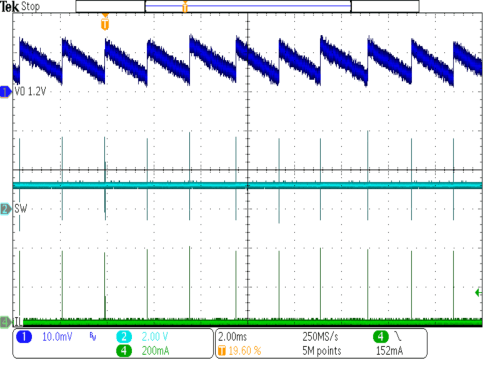

| TPS62801 | VOUT = 1.2V | VSEL/MODE = GND |
| IOUT = 25μA | PFM 模式 |

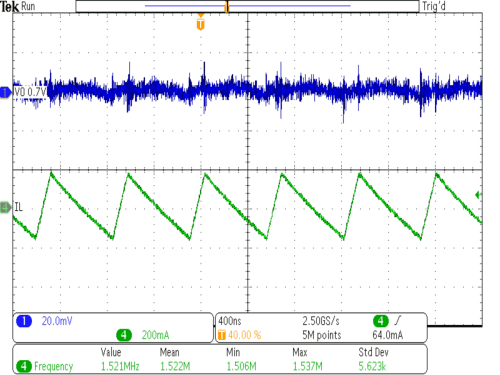

| VOUT = 0.7V | IOUT = 10mA | VSEL/MODE = GND |
| VIN = 3.8V | PFM 模式，L = 1μH DFE201610E | |

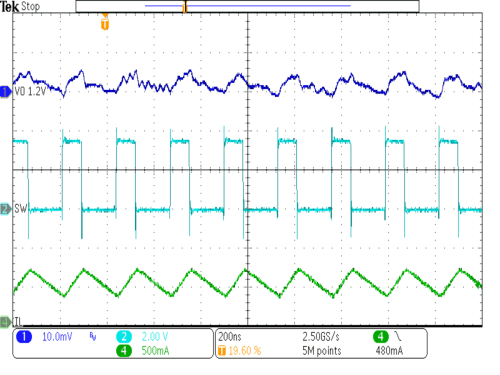

| PWM 模式 | VOUT = 1.2V | VSEL/MODE = GND |
| IOUT = 500mA | ||

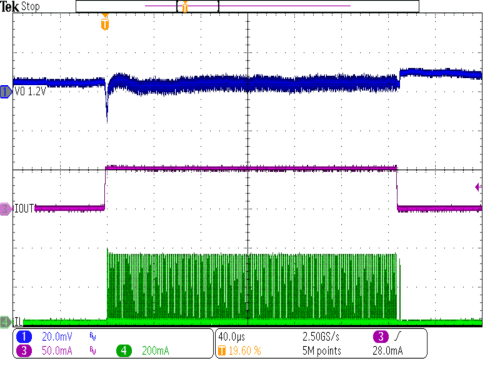

| TPS62801 | VOUT = 1.2V | VSEL/MODE = GND |
| 上升/下降時間 < 1μs | IOUT = 0mA 至 50mA，PFM 模式 | |
| 強制 PWM 模式 | VOUT = 1.2V | VSEL/MODE = VIN（啟動后） | ||
| 上升/下降時間 < 1μs | IOUT = 5mA 至 500mA | |||

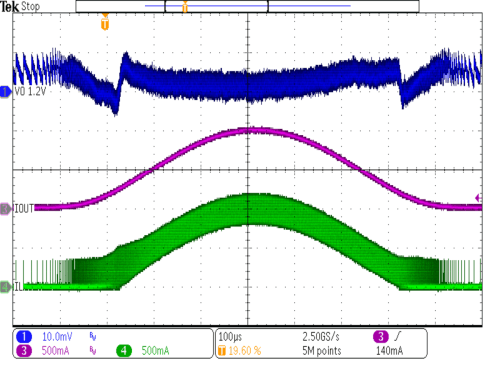

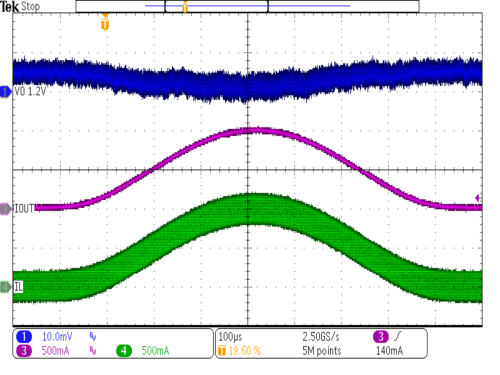

| TPS62801 | VOUT = 1.2V | VSEL/MODE = VIN | |
| IOUT = 1mA 至 1A，1kHz | （啟動后） | ||
| 強制 PWM 模式 | |||

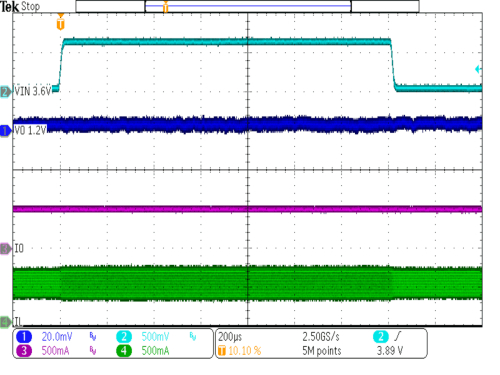

| TPS62801 | VOUT = 1.2V | VIN = 3.6V 至 4.2V |
| 上升/下降時間 = 10μs | IOUT = 500mA | |

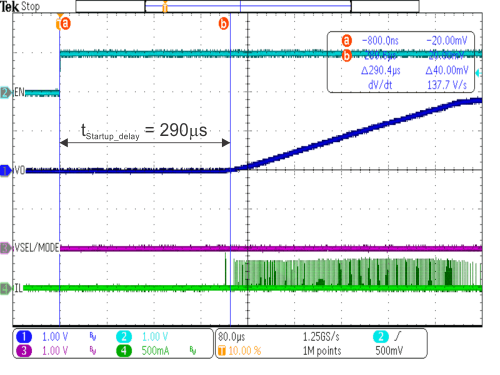

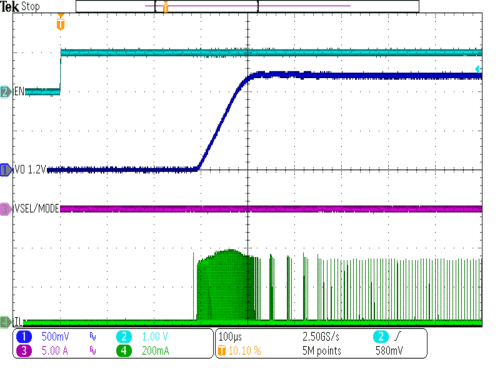

| TPS62801 | VOUT = 1.2V | VSEL/MODE = GND |
| RLoad = 220Ω |

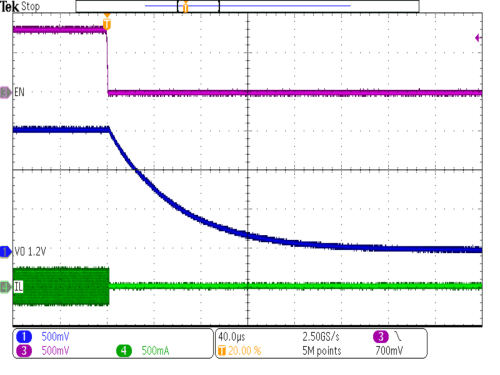

| TPS62801 | VOUT = 1.2V | VSEL/MODE = VIN | |
| EN = 從高電平到低電平 | 空載 | ||

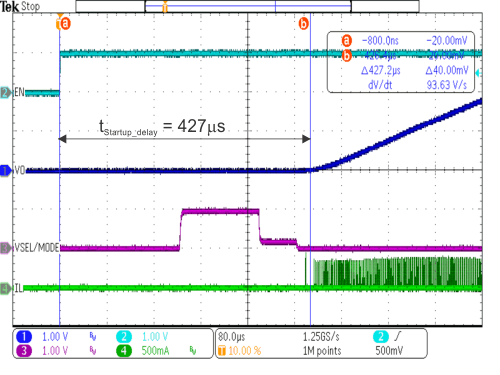

| RVSEL = 10kΩ |

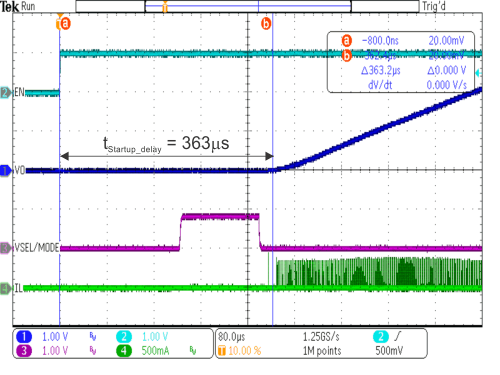

| RVSEL = 44.2kΩ |
