1 特性

• 符合汽車應用 要求
• 具有符合 AEC-Q100 標準的下列結果：
  • 器件溫度等級
    • TPS61240IDRVRQ1：3 級，–40°C 至 +85°C 環境工作溫度
    • TPS61240TDRVRQ1：2 級，–40°C 至 +105°C 環境工作溫度
  • 器件 HBM ESD 分類等級 2
  • 器件 CDM ESD 分類等級 C6
• 在標準工作環境下效率高于 90%
• 直流輸出電壓總精度為 5V ± 2%
• 30μA 典型靜態電流
• 業界領先的線路和負載瞬態
• 2.3V 至 5.5V 的寬輸入電壓范圍
• 高達 450mA 的輸出電流
• 自動 PFM/PWM 模式轉換
• 低紋波省電模式，可提高輕載效率
• 內部軟啟動，啟動時間典型值達 250µs
• 3.5MHz 典型工作頻率
• 停機期間負載斷開
• 電流過載和熱關斷保護
• 僅需 3 個表面貼裝外部組件（1 個 MLCC 電感器和 2 個陶瓷電容器）
• 解決方案總尺寸小于 13mm²
• 采用 2mm × 2mm WSON 封裝

2 應用

• 高級駕駛員輔助系統 (ADAS)
  • 前置攝像頭
  • 環視系統 ECU
  • 雷達和 LIDAR
• 汽車信息娛樂系統和儀表板
  • 音響主機
  • HMI 和顯示
• 車身電子裝置和照明
• 工廠自動化與控制

3 說明

TPS61240-Q1 器件是一款高效同步升壓直流/直流轉換器，經過優化，可用于由三節堿性/鎳鎘/鎳氫電池或單節鋰離子/鋰聚合物電池供電的產品。TPS61240-Q1 支持高達 450mA 的輸出電流。TPS61240-Q1 的輸入谷值電流限值為 500mA。

TPS61240-Q1 器件可在 2.3V 至 5.5V 的輸入電壓范圍內提供 5V（典型值）固定輸出電壓，而且支持具有更大電壓范圍的電池。停機期間，負載與電池完全斷開。TPS61240-Q1 升壓轉換器基于準恒定導通時間谷值電流模式控制方案。

關斷時，TPS61240-Q1 在輸出電壓引腳處呈現高阻抗。因此，該器件適用于在 TPS61240-Q1 關斷時 需要由其他電源驅動 穩壓輸出總線的應用。

在輕負載期間，該器件將自動脈沖跳躍，以最低靜態電流實現最高效率。在關斷模式下，電流消耗減少至 1μA 以下。

TPS61240-Q1 允許使用小型電感器和電容器，因此可實現較小的解決方案尺寸。TPS61240-Q1 采用 2mm × 2mm WSON 封裝。

1. 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

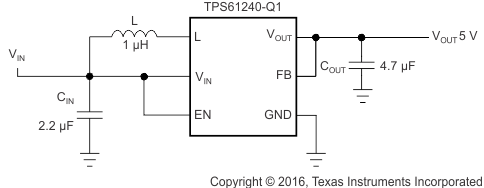

簡化原理圖
