TPS61033-Q1 將省電模式與 PFM 集成在一起,以提高輕負載時的效率。當負載電流減小時,誤差放大器輸出設置的電感器谷值電流不再調節輸出電壓。當電感器的谷值電流達到下限值時,輸出電壓會隨著負載電流進一步降低而超過設定電壓。當 FB 電壓達到 PFM 基準電壓時,TPS61033-Q1 進入省電模式。在省電模式下,當 FB 電壓升高并達到 PFM 基準電壓時,由于內部比較器的延遲時間,器件會繼續開關幾個周期,然后停止開關。負載由輸出電容器供電,輸出電壓下降。當 FB 電壓降至低于 PFM 基準電壓時,器件會再次開始切換以在比較器延遲一段時間后升高輸出電壓。

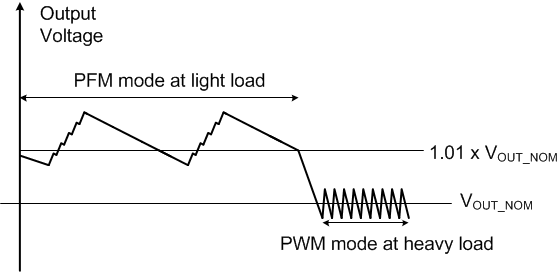

圖 7-2 PWM 模式和 PFM 模式下的輸出電壓
