ZHCSJB0D January 2019 – July 2021 TPS61022
PRODUCTION DATA
TPS61022 可以為由多種電池和超級電容器供電的便攜式設備和物聯網設備提供電源解決方案。在整個溫度范圍內,TPS61022 的谷值開關電流限制最小值為 6.5A。在 0.5V 至 5.5V 的寬輸入電壓范圍內,TPS61022 支持超級電容器備用電源應用,這可能導致超級電容器深度放電。
當輸入電壓高于 1.5V 時,TPS61022的工作頻率為 1MHz。當輸入電壓低于 1.5V 甚至降至 1V 時,開關頻率逐漸降至 0.6MHz。在輕負載條件下,MODE 引腳將 TPS61022 工作模式設定為省電模式或強制 PWM 模式。在輕負載條件下,TPS61022 僅消耗 VOUT 處的 26μA 靜態電流。關斷期間,負載與輸入電源完全斷開。TPS61022 還具有 5.7V 輸出過壓保護、輸出短路保護和熱關斷保護。
TPS61022 采用 2mm × 2mm VQFN 封裝,更大限度地減少了外部元件的數量,因而擁有非常小巧的解決方案尺寸。
| 器件型號 | 封裝(1) | 封裝尺寸(標稱值) |
|---|---|---|
| TPS61022 | VQFN (7) | 2.00mm × 2.00mm |

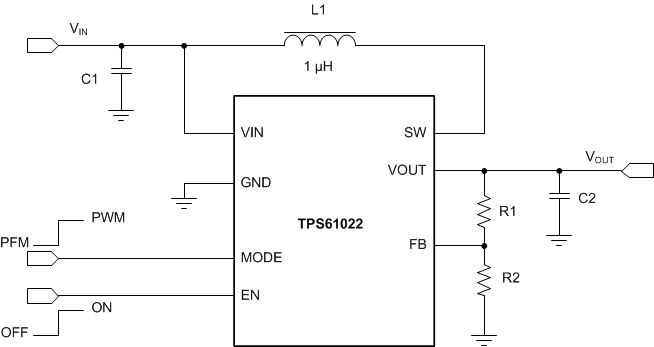

典型應用電路
