5 引腳配置和功能

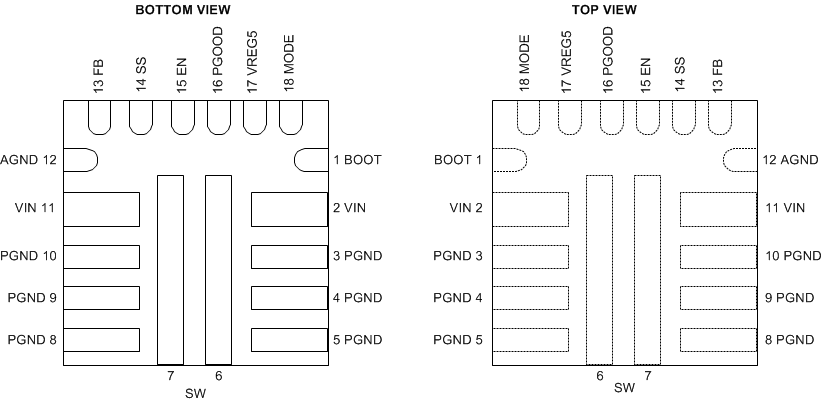

圖 5-1 18 引腳 VQFNRNN 封裝（底視圖和頂視圖）表 5-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| BOOT | 1 | I | 高側 MOSFET 柵極驅動電壓的電源輸入。在 BOOT 和 SW 之間連接自舉電容器。 |
| VIN | 2,11 | P | 控制電路的輸入電壓電源引腳。在 VIN 和 PGND 之間連接輸入去耦電容器。 |
| PGND | 3、4、5、 8、9、10 |
G | 控制器電路和內部電路的電源 GND 引腳。用較短的布線連接到 AGND。 |
| SW | 6、7 | O | 開關節點引腳。將輸出電感器連接到該引腳。 |
| AGND | 12 | G | 內部模擬電路的地。用較短的布線將 AGND 連接到 PGND 平面。 |
| FB | 13 | I | 轉換器反饋輸入。連接到輸出電壓和 AGND 之間電阻分壓器的中心抽頭。 |
| SS | 14 | O | 軟啟動時間選擇引腳。連接外部電容器可設置軟啟動時間，如果未連接外部電容器，則轉換器將在 1.2ms 內啟動。 |
| EN | 15 | I | 啟用輸入控制，讓該引腳懸空將啟用轉換器。該引腳還可連接到 VIN 和 EN 之間電阻分壓器的中心抽頭來調節輸入 UVLO。 |
| PGOOD | 16 | O | 開漏電源正常指示器。如果輸出電壓超出 PGOOD 閾值、過壓或器件處于熱關斷、EN 關斷或軟啟動期間，則該引腳為低電平有效。 |
| VREG5 | 17 | I/O | 4.7V 內部 LDO 輸出，也可通過 5V 輸入從外部驅動。該引腳為內部電路和柵極驅動器提供電壓。使用 4.7μF 電容器對該引腳旁路。 |
| MODE | 18 | I | 開關頻率、電流限制選擇和輕負載運行模式選擇引腳。針對表 7-2 中所示的不同 MODE 選項，將該引腳連接到 VREG5 和 AGND 之間的電阻分壓器。 |
(1) I = 輸入，P = 電源，G = 接地，O = 輸出
