3 說明
TPS55340 是一款具有集成式 5A、40V 電源開關的單片非同步開關穩壓器。此器件可配置成多種標準開關穩壓器拓撲，包括升壓、SEPIC 和隔離反激式。此器件具有一個寬輸入電壓范圍，可支持由多節電池或經
3.3V、5V、12V 和 24V 穩壓電源軌供電的應用。
TPS55340 使用電流模式 PWM（脈寬調制）控制來調節輸出電壓，并裝有一個內部振蕩器。PWM 的開關頻率由一個外部電阻器或者同步至一個外部時鐘信號進行設定。用戶可在 100kHz 至 1.2MHz 之間
對開關頻率進行設定。
此器件具有可編程軟啟動功能，可限制啟動期間的浪涌電流，并且還具有其他內置保護特性，包括逐周期過流限制和熱關斷。
TPS55340 采用具有 PowerPAD 的小型 3mm × 3mm 16 引腳 QFN 封裝以及 14 引腳 HTSSOP 封裝，增強了熱性能。
采用 HTSSOP-14 封裝的 5A、40V TPS55340 升壓轉換器與 3A、40V TPS61175 能夠實現引腳對引腳兼容，并且將最大輸入電壓從 18V 擴展至 32V。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS55340 | HTSSOP (14) | 5.00mm × 4.40mm |
| WQFN (16) | 3.00mm × 3.00mm |
(1) 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

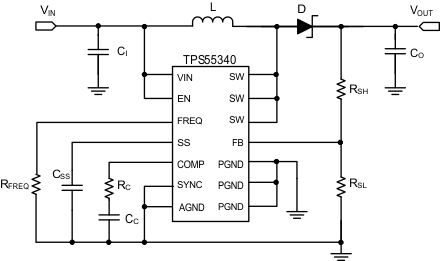

典型應用（升壓）

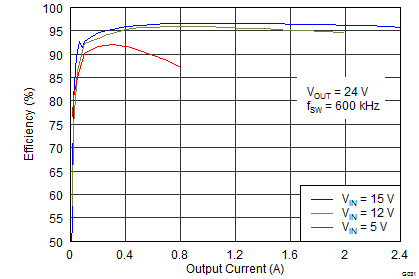

效率與輸出電流間的關系
