6.5.1 數據有效性
在時鐘的高電平期間，SDA 線上的數據必須保持穩定。數據線的高電平或低電平狀態只能在 SCL 線上的時鐘信號為低電平時發生變化。為每個已傳輸?shù)臄?shù)據位生成一個時鐘脈沖。

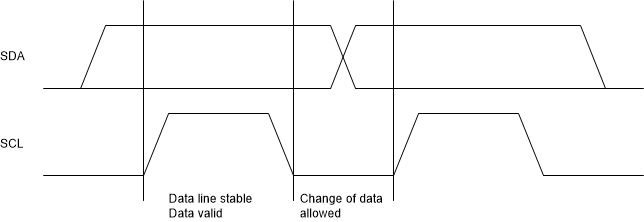

圖 6-7 I2C 數據有效性
