ZHCSL23D March 2020 – July 2021 TPS548A29
PRODUCTION DATA
5 引腳配置和功能

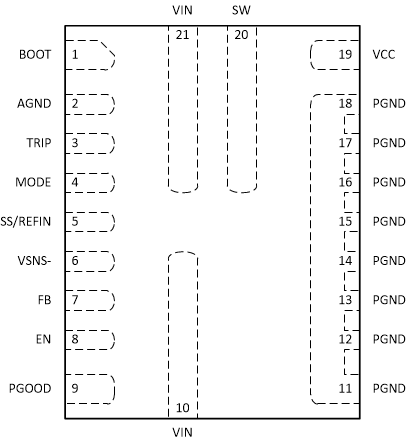

圖 5-1 RWW 封裝21 引腳 VQFN-HR頂視圖

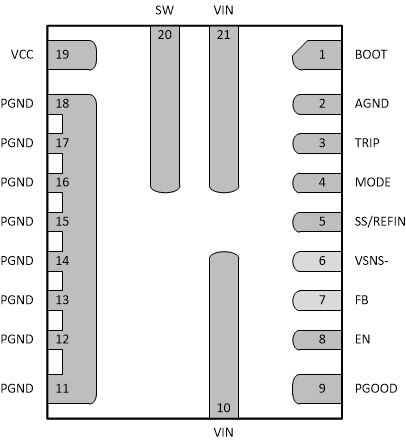

圖 5-2 RWW 封裝21 引腳 VQFN-HR底視圖表 5-1 引腳功能
| 編號 | 名稱 | I/O(1) | 說明 |
|---|---|---|---|
| 1 | BOOT | I/O | 高側柵極驅動器（升壓端子）的電源軌。從該引腳到 SW 節點之間連接自舉電容器。 |
| 2 | AGND | G | 接地引腳，內部控制電路的基準點 |
| 3 | TRIP | I/O | 電流限制設置引腳。將一個電阻連接到 AGND 即可設置電流限制跳變點。強烈建議使用容差為 ±1% 的電阻。有關 OCL 設置的詳細信息，請參閱Topic Link Label7.3.9。 |
| 4 | MODE | I | MODE 引腳可設置強制連續導通模式 (FCCM) 或跳躍模式的工作模式。它還通過在 MODE 引腳和 AGND 引腳之間連接一個電阻來選擇工作頻率。建議使用容差為 ±1% 的電阻。詳細信息，請參閱表 7-1。 |
| 5 | SS/REFIN | I/O | 雙功能引腳。軟啟動功能：將電容器連接到 VSNS– 引腳可對軟啟動時間進行編程。最短軟啟動時間 (1.5ms) 在內部是固定的。為避免在軟啟動電容器充電期間發生過沖，該引腳需要一個最小值為 1nF 的電容器。 REFIN 功能：該器件始終將這個 SS/REFIN 引腳上的電壓作為控制環路的基準。內部基準電壓可由該引腳上的外部直流電壓源覆蓋以用于跟蹤應用。 |
| 6 | VSNS– | I | 用于遠程電壓檢測配置的回路連接。它還用作內部基準的接地端。對于單端檢測配置，短接至 AGND。 |
| 7 | FB | I | 輸出電壓反饋輸入。從 VOUT 到 VSNS–（抽頭至 FB 引腳）的電阻分壓器可設置輸出電壓。 |
| 8 | EN | I | 啟用引腳。使能引腳可開啟或關閉直流/直流開關轉換器。在啟動前將 EN 引腳懸空會禁用轉換器。EN 引腳的建議運行條件為最大 5.5V。請勿 將 EN 引腳直接連接到 VIN 引腳。 |
| 9 | PGOOD | O | 開漏電源正常狀態信號。當 FB 電壓超出指定限值時，PGOOD 在 2μs 延遲后變為低電平。 |
| 10、21 | VIN | P | 集成功率 MOSFET 對和內部 LDO 的電源輸入引腳。應將 VIN 引腳和 PGND 引腳之間的去耦輸入電容器盡可能靠近放置。 |
| 11、12、13、14、15、16、17、18 | PGND | G | 內部低側 MOSFET 的電源接地端。至少需要將六個 PGND 過孔盡可能靠近 PGND 引腳放置。這樣可以更大限度減小寄生阻抗并降低熱阻。 |
| 19 | VCC | I/O | 內部 4.5V LDO 輸出。可將 5.0V 的外部偏置連接到該引腳以減少內部 LDO 上的功率損耗。該引腳上的電壓源為內部電路和柵極驅動器供電。從 VCC 引腳到 PGND 引腳之間需要一個額定電壓至少為 6.3V 的 2.2μF 陶瓷電容器作為去耦電容器，并且需要盡可能靠近放置。 |
| 20 | SW | O | 電源轉換器的輸出開關端子。將該引腳連接到輸出電感器。 |
(1) I = 輸入，O = 輸出，P = 電源，G = 接地
