8.2.4 應用曲線
| PVIN = 12V | VOUT = 0.75 V |
| PVIN = 12V | VOUT = 1.2 V |
| PVIN = 12V | VOUT = 1.2 V |
| PVIN = 12V | VOUT = 1.8 V |
| PVIN = 12V | VOUT = 1.8 V |

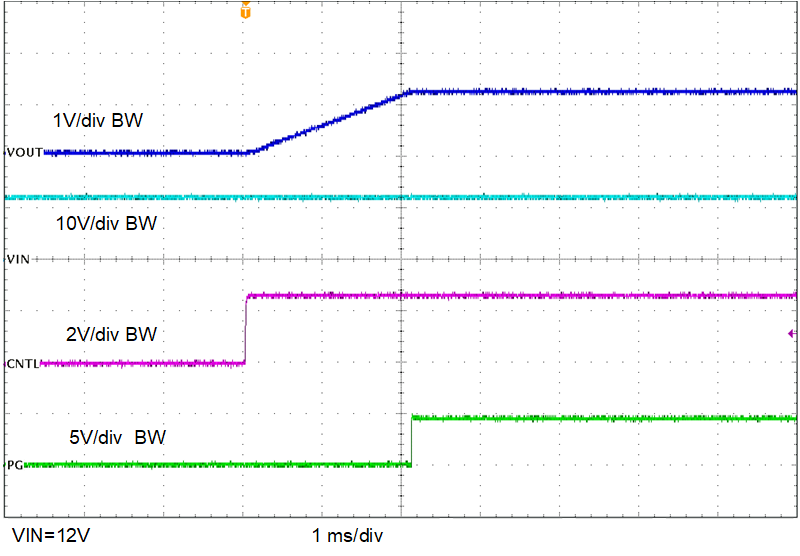

圖 8-12 控制開啟時的啟動，0A 負載

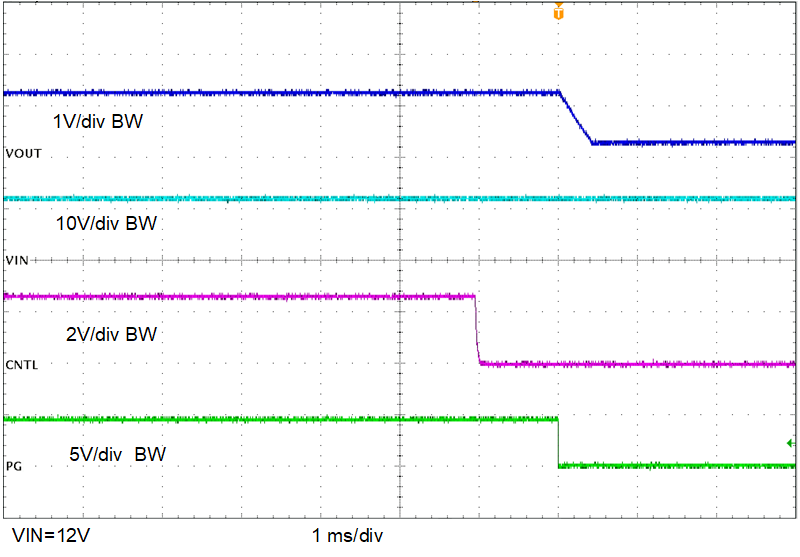

圖 8-14 控制關閉時的關斷，0A 負載

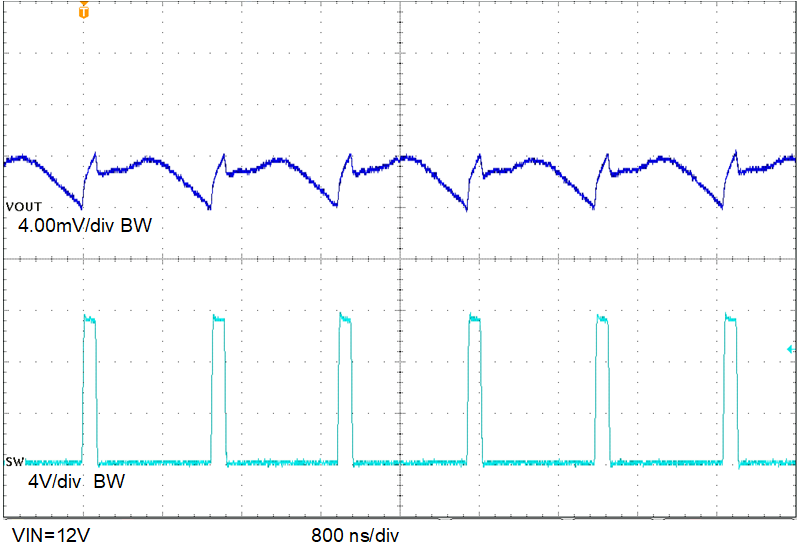

圖 8-16 輸出電壓紋波，800kHz FCCM，17.5A 負載
| PVIN = 12V | VOUT = 0.75 V |
| PVIN = 12V | VOUT = 1.2 V |
| PVIN = 12V | VOUT = 1.2 V |
| PVIN = 12V | VOUT = 1.8 V |
| PVIN = 12V | VOUT = 1.8 V |

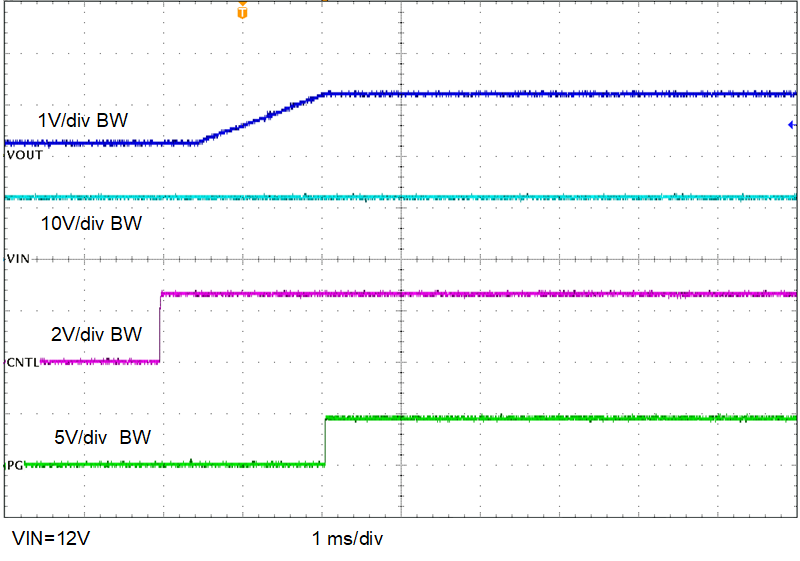

圖 8-13 具有預偏置輸出的控制開啟時啟動波形

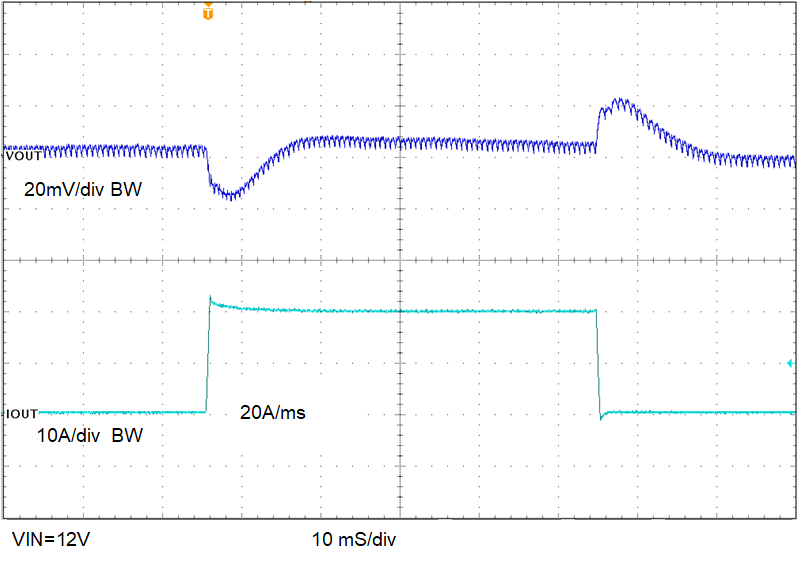

| CH1 = VOUT | |
| CH2 = IOUT | 20A/us 壓擺率 |

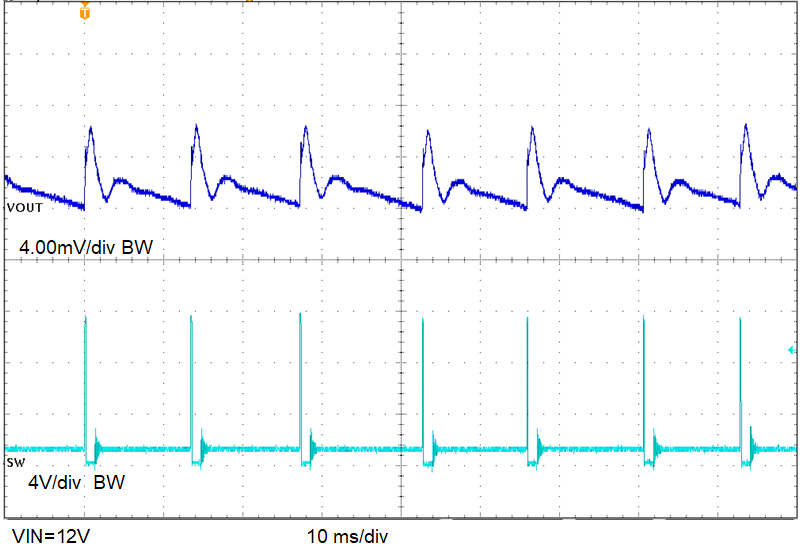

圖 8-17 輸出電壓紋波，1.2V Vout，800kHz DCM，空載
