6.3.5 啟動和關閉
器件的啟動和關斷由若干個 PMBus 可編程值控制，其中包括：
- (01h) OPERATION(01h) OPERATION(01h) OPERATION(01h) OPERATION(01h) OPERATION(01h) OPERATION(01h) OPERATION(01h) OPERATION(01h) OPERATION
- (02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG
- (60h) TON_DELAY(60h) TON_DELAY
- (61h) TON_RISE(61h) TON_RISE(61h) TON_RISE(61h) TON_RISE(61h) TON_RISE(61h) TON_RISE(61h) TON_RISE
- (64h) TOFF_DELAY(64h) TOFF_DELAY
- (65h) TOFF_FALL(65h) TOFF_FALL(65h) TOFF_FALL(65h) TOFF_FALL(65h) TOFF_FALL
使用默認 (02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG(02h) ON_OFF_CONFIG 設置時，時序如圖 6-6 所示。有關實現的完整詳細信息，請參閱支持的 PMBus 命令支持的 PMBus 命令。

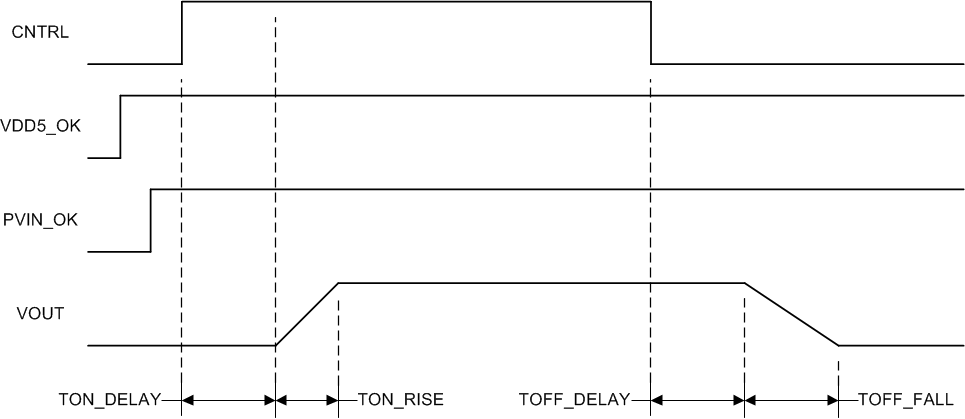

圖 6-6 TPS546A24S 啟動和關閉注：
TPS546A24S 需要 AVIN 和 VDD5 之間的時間達到其 UVLO 電平，以實現引腳檢測和 PMBus 通信，以及 EN/UVLO 和 PVIN_OK 的有效檢測。AVIN 和 VDD5 超過其較低的 UVLO 閾值（2.9V 典型值）后，TPS546A24S 會開始其上電復位、自校準和引腳檢測。該延時時間 tdelay(uvlo_PMBus)（典型值為 8ms）必須完成才能啟用 PVIN_OK 或 EN/UVLO 檢測。
如果 VDD5PS_ON、PVIN_OK 和 EN/UVLO 在 tdelay(uvlo_PMBus) 結束之前超出閾值，(60h) TON_DELAY(60h) TON_DELAY 將在 tdelay(uvlo_PMBus) 完成后啟動。
如果 VDD5PS_ON、PVIN_OK 或 EN/UVLO 在 tdelay(uvlo_PMBus) 完成時低于閾值，(60h) TON_DELAY(60h) TON_DELAY 將在 VDD5_OK、PVIN_OK 和 EN/UVLO 均高于其閾值時啟動。
