3 說明
TPS54618C-Q1 器件是一款具有兩個集成 MOSFET 的全功能 6V、6A、同步降壓電流模式轉換器。
TPS54618C-Q1 借助以下功能實現了小尺寸設計：集成 MOSFET；實現可減少外部組件數量的電流模式控制；通過啟用高達 2MHz 的開關頻率來減小電感器尺寸；借助小型 3mm × 3mm 熱增強型 WQFN 封裝盡量減小 IC 封裝尺寸。
TPS54618C-Q1 可在工作溫度范圍內為各種負載提供具有 ±1% 精確電壓基準 (VREF) 的準確調節。
通過集成 12m? MOSFET 和典型值
為 515μA 的電源電流，有效提升效率。通過使用使能引腳進入關斷模式，關斷電流被減少至 5.5μA。
欠壓閉鎖被內部設定在 2.6V 上，但是可通過一個使能引腳上的電阻器網絡來編輯閾值，以增加此電壓值。輸出電壓啟動斜坡由慢啟動引腳控制。一個開漏電源正常信號表示輸出處于其標稱電壓值的 93% 至 107% 之內。
頻率折返和熱關斷功能可在過流情況下保護器件。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54618C-Q1 | WQFN (16) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
簡化原理圖

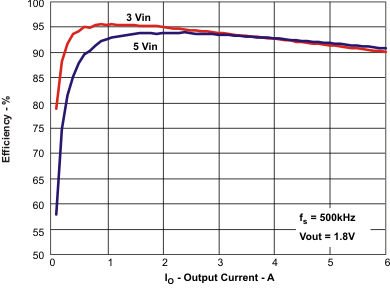

效率與輸出電流間的關系
