ZHCSCL8 July 2014 TPS54060-EP
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 Fixed Frequency PWM Control
- 8.3.2 Slope Compensation Output Current
- 8.3.3 Low-Dropout Operation and Bootstrap Voltage (Boot)
- 8.3.4 Error Amplifier
- 8.3.5 Voltage Reference
- 8.3.6 Adjusting the Output Voltage
- 8.3.7 Enable and Adjusting UVLO
- 8.3.8 Slow Start/Tracking Pin (SS/TR)
- 8.3.9 Overload Recovery Circuit
- 8.3.10 Sequencing
- 8.3.11 Constant Switching Frequency and Timing Resistor (RT/CLK Pin)
- 8.3.12 Overcurrent Protection and Frequency Shift
- 8.3.13 Selecting the Switching Frequency
- 8.3.14 How to Interface to RT/CLK Pin
- 8.3.15 Power Good (PWRGD Pin)
- 8.3.16 Overvoltage Transient Protection (OVTP)
- 8.3.17 Thermal Shutdown
- 8.3.18 Small Signal Model for Loop Response
- 8.3.19 Simple Small Signal Model for Peak Current Mode Control
- 8.3.20 Small Signal Model for Frequency Compensation
- 8.4 Device Functional Modes
-
9 Application and Implementation
- 9.1 Application Information
- 9.2
Typical Application
- 9.2.1 Design Requirements
- 9.2.2
Detailed Design Procedure
- 9.2.2.1 Selecting the Switching Frequency
- 9.2.2.2 Output Inductor Selection (LO)
- 9.2.2.3 Output Capacitor
- 9.2.2.4 Catch Diode
- 9.2.2.5 Input Capacitor
- 9.2.2.6 Slow Start Capacitor
- 9.2.2.7 Bootstrap Capacitor Selection
- 9.2.2.8 UVLO Set Point
- 9.2.2.9 Output Voltage and Feedback Resistors Selection
- 9.2.2.10 Compensation
- 9.2.3 Application Curves
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械封裝和可訂購信息
1 特性
- 3.5 至 60V 輸入電壓范圍
- 200mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 在輕負載條件下實現高效率，利用脈沖跳躍 Eco-mode™
- 116μA 靜態工作電流
- 1.3μA 關斷電流
- 100kHz 至 2.5MHz 開關頻率
- 同步至外部時鐘
- 可調緩起動/排序
- 欠壓 (UV) 和過流 (OV) 電源正常輸出
- 可調 UVLO 電壓和滯后
- 0.8V 內部電壓基準
- MSOP10 封裝包含 PowerPAD™
- 由 SwitcherPro™ 軟件工具提供支持
(http://www.cqwzaes.cn/tool/cn/switcherpro) - 支持國防、航天和醫療應用
- 受控基線
- 同一組裝和測試場所
- 同一制造場所
- 支持軍用（-55°C 至 125°C）溫度范圍
- 延長的產品生命周期
- 延長的產品變更通知
- 產品可追溯性
2 應用范圍
- 12V，24V 和 48V 工業用及商用低功耗系統
- 汽車售后加裝配件：視頻，全球衛星定位系統 (GPS)，娛樂
3 說明
TPS54060 器件是一款帶有集成型高側 MOSFET 的 60V，0.5A，降壓穩壓器。 它采用電流模式控制，可實現簡單的外部補償和靈活的組件選擇。 其低紋波脈沖跳躍模式可將無負載的穩壓輸出電源電流減小至 116μA。 通過使用使能引腳，在該引腳為低電平時，關斷電源電流
將降至 1.3μA。
其欠壓鎖定電壓在內部設定為 2.5V，但可用使能引腳將之提高。 輸出電壓啟動斜坡受控于慢啟動引腳，還可以配置該引腳來控制排序/跟蹤。 開漏電源狀態良好信號表示輸出處于其標稱電壓的 93% 至 107% 之內。
寬開關頻率范圍允許對效率及外部組件尺寸進行優化。 頻率折返和熱關斷功能在過載情況下保護部件。
TPS54060 采用 10 引腳散熱增強型 MSOP10 PowerPAD 封裝。
器件信息(1)
| 訂貨編號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54060MDGQTEP | HVSSOP (10) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

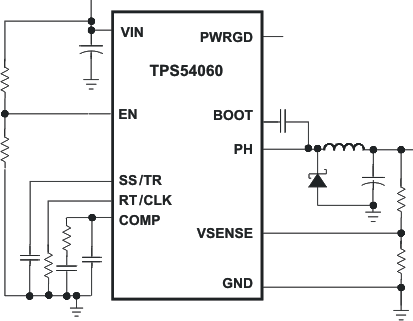

4 簡化電路原理圖

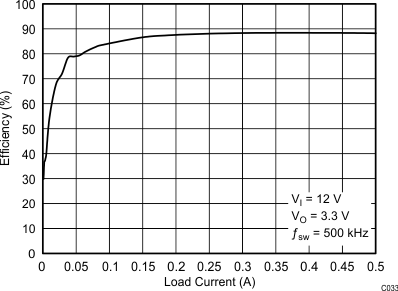

效率與負載電流間的關系
