ZHCSHG6O April 1998 – March 2025 TPS3820 , TPS3823 , TPS3824 , TPS3825 , TPS3828
PRODUCTION DATA
8.2.1 具有看門狗超時和 200ms 延遲的電源軌監控
TPS3823A 可用于監控微控制器等器件的電源軌。一旦電源引腳 (VDD) 上的電壓高于內部閾值電壓 (VIT– + VHYS)，TPS3823A 就會啟用下游器件。當 VDD 低于閾值電壓減去遲滯電壓 (VIT–) 時，TPS3823A 會禁用下游器件。如果 WDI 輸入未由 WDI 的正或負跳變進行周期性觸發，TPS3823A 還會發出復位信號。當監控系統未能在超時間隔 ttout 內重新觸發看門狗電路時，RESET 會在時間段 td 內變為有效狀態。
某些應用需要的復位信號比大多數 TPS382x 系列提供的 200ms 更短。在這些情況下，TPS3820 是一個不錯的選擇，因該器件的延遲時間僅為 25ms。如果需要開漏輸出，請將 TPS3823A 更換為 TPS3828（如果 WDI 輸入必須在 RESET 為低電平時有效，請參閱在復位事件期間使 WDI 去耦）。圖 8-1 所示為典型應用中的 TPS3823A。

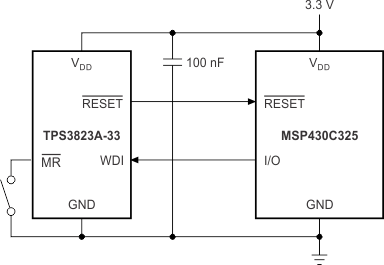

圖 8-1 具有看門狗超時的電源軌監控
