ZHCSHG6O April 1998 – March 2025 TPS3820 , TPS3823 , TPS3824 , TPS3825 , TPS3828
PRODUCTION DATA
3 說明
TPS382x 系列監控器主要為 DSP 以及基于處理器的系統提供電路初始化和計時監控等功能。上電期間，當電源電壓 VDD 變得高于 1.1V 時，RESET 將置為有效。此后，只要 VDD 保持低于閾值電壓 (VIT?)，電源電壓監控器就會監測 VDD 并使 RESET 保持低電平有效。內部計時器將使輸出延遲恢復至待機狀態（高電平），以確保系統正常復位。延時時間 td 始于 VDD 上升至高于閾值電壓 (VIT? + VHYS) 之后。當電源電壓降到閾值電壓 VIT? 以下時，輸出再次變為有效狀態（低電平）。無需外部組件。該系列中的所有器件均具有一個通過內部分壓器設定的固定檢測閾值電壓 VIT–。TPS382x 系列還提供 200ms (TPS3820) 和 1.6s（TPS3823、TPS3824 和 TPS3828）的看門狗超時選項。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

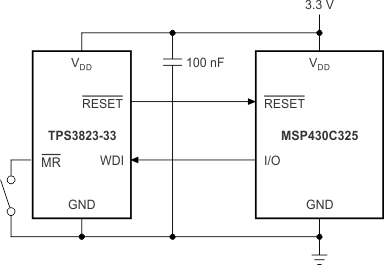

典型應用原理圖
標準化輸入閾值電壓與自然通風條件下溫度間的關系
