ZHCSOF9B april 2022 – june 2023 TPS25981
PRODUCTION DATA
TPS25981xx 系列電子保險絲是采用小型封裝的高度集成電路保護和電源管理解決方案。這些器件只需很少的外部元件即可提供多種保護模式,能夠非常有效地抵御過載、短路、電壓浪涌和過多浪涌電流。
可以使用單個外部電容器來調節輸出壓擺率和浪涌電流。通過在輸入超過可調過壓閾值時切斷輸出,可以保護負載免受輸入過壓情況的影響。此類器件通過主動限制電流(啟動期間)或斷開電路(穩態期間)來響應輸出過載。用戶可以調節過流保護閾值以及瞬態過流消隱計時器。電流限制控制引腳還用作模擬負載電流監測器。
器件采用 2mm × 2mm 10 引腳 HotRod? QFN 封裝,旨在改善熱性能并減小系統尺寸。
此類器件的額定工作結溫范圍為 –40°C 至 +125°C。
| 器件型號 | 封裝(1) | 封裝尺寸(標稱值) |
|---|---|---|
| TPS25981 | RPW(VQFN-HR,10) | 2.00mm × 2.00mm |

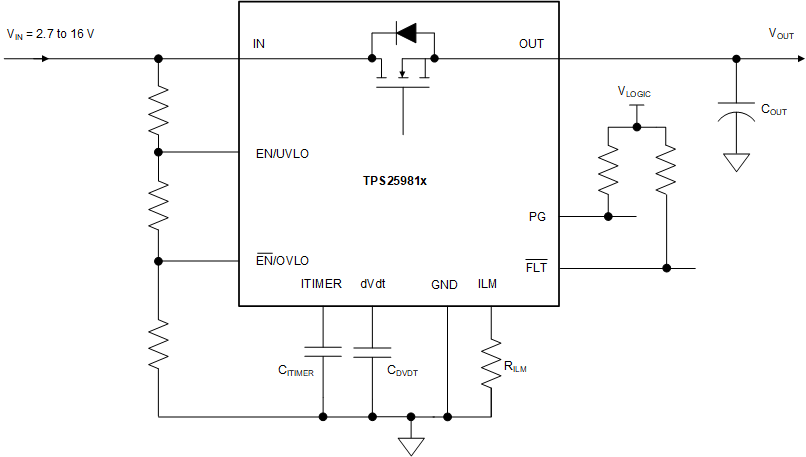

簡化原理圖
