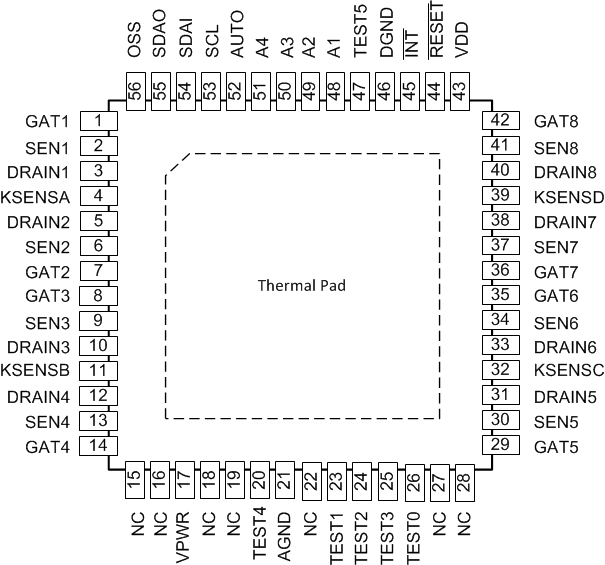

5 引腳配置和功能
帶外露散熱焊盤的 RTQ 封裝
56 引腳 VQFN
俯視圖
引腳功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | NO. | ||
| A1-4 | 48–51 | I | I2C A1-A4 地址線。這些引腳在內部上拉至 VDD。 |
| AGND | 21 | — | 模擬接地。連接到 GND 平面和外露散熱焊盤。 |
| DGND | 46 | — | 數字接地。連接到 GND 平面和外露散熱焊盤。 |
| DRAIN1-8 | 3、5、10、12、31、33、38、40 | I | 通道 1-8 輸出電壓監測。 |
| GAT1-8 | 1、7、8、14、29、35、36、42 | O | 通道 1-8 柵極驅動輸出。 |
| INT | 45 | O | 中斷輸出。當中斷寄存器中的某一位被置位時，該引腳置為低電平。此輸出為漏極開路。 |
| KSENSA/B | 4、11 | I | SEN1-4 的開爾文點連接 |
| KSENSC/D | 32、39 | I | SEN5-8 的開爾文點連接 |
| NC | 15、16、18、19 | O | 無連接引腳。這些引腳在內部偏置為 VPWR 的 1/3 和 2/3，以便控制 VPWR 的電壓梯度。保持斷開。 |
| 22、27、28、52 | — | 無連接引腳。保持斷開。 | |
| OSS | 56 | I | 通道 1-8 快速關斷。此引腳在內部下拉至 DGND。 |
| RESET | 44 | I | 復位輸入。置位為低電平時，TPS23882 復位。此引腳在內部上拉至 VDD。 |
| SCL | 53 | I | I2C 總線的串行時鐘輸入。 |
| SDAI | 54 | I | I2C 總線的串行數據輸入。此引腳可連接到非隔離式系統的 SDAO。 |
| SDAO | 55 | O | I2C 總線的串行數據輸出。此引腳可連接到非隔離式系統的 SDAI。此輸出為漏極開路。 |
| AUTO | 52 | I/O | 自主模式使能和選擇引腳。 |
| SEN1-8 | 2、6、9、13、30、34、37、41 | I | 通道 1-8 電流檢測輸入。 |
| TEST0-5 | 20、23、24、25、26、47 | I/O | 內部使用，僅用于測試目的。保持斷開。 |
| 散熱焊盤 | — | — | DGND 和 AGND 端子必須連接到外露散熱焊盤才能確保正確運行。 |
| VDD | 43 | — | 數字電源。通過 0.1µF 電容旁路至 DGND 引腳。 |
| VPWR | 17 | — | 模擬 54V 正電源。通過 0.1µF 電容旁路至 AGND 引腳。 |
